Scheda I/O TTL M11

cPCIVME18 canali

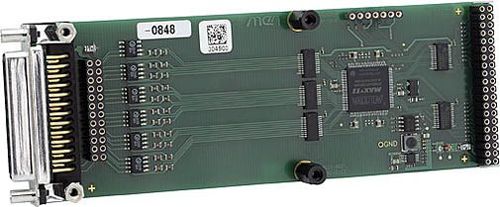

La scheda mezzanino M11 è un modulo M di I/O TTL con 16 linee (porte A e B) che possono essere utilizzate separatamente come due porte a 8 bit ciascuna o insieme come porta a 16 bit. Il controllo delle linee di I/O avviene tramite le quattro linee di handshake. A seconda della modalità operativa, le quattro linee di handshake generano un handshake interbloccato, un handshake a impulsi, ingressi a interrupt o ingressi semplici. L'M11 è basato sullo standard mezzanino M-Module ANSI. Può essere utilizzato come estensione di I/O in qualsiasi tipo di sistema bus, ad esempio CPCI, VME o su qualsiasi tipo di SBC stand-alone. Le schede carrier M-Module appropriate in formato 3U, 6U e altri formati sono disponibili presso duagon o altri produttori. CARATTERISTICHE 18 ingressi/uscite TTL 4 linee di handshake Timer programmabile risoluzione a 24 bit -da 40 °C a +85 °C
