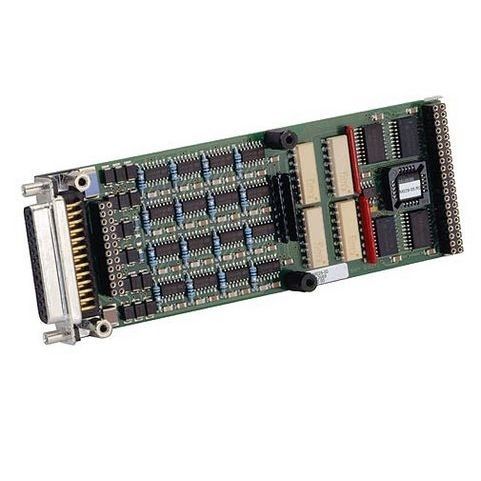

Scheda I/O cPCI M28

VMEdi corrente16 uscite digitali

La scheda mezzanino M28, con le sue uscite a emettitore aperto, può essere utilizzata in applicazioni di I/O di processo (cfr. M27 con uscite a collettore aperto). In presenza di correnti superiori a 500 mA, un interruttore intelligente garantisce lo spegnimento del relativo transistor. Il modulo M è dotato di diodi soppressori per la protezione da sovratensioni causate da carichi induttivi. I registri di uscita possono essere letti. L'M28 è basato sullo standard mezzanino M-Module ANSI. Può essere utilizzato come estensione di I/O in qualsiasi tipo di sistema bus, ad esempio CPCI, VME o su qualsiasi tipo di SBC stand-alone. Le schede carrier M-Module appropriate in formato 3U, 6U e altri formati sono disponibili presso duagon o altri produttori. CARATTERISTICHE 16 uscite da 8 V a 36 V 500 mA di corrente di uscita per canale Protezione termica e da cortocircuito Carico a terra Isolamento ottico
