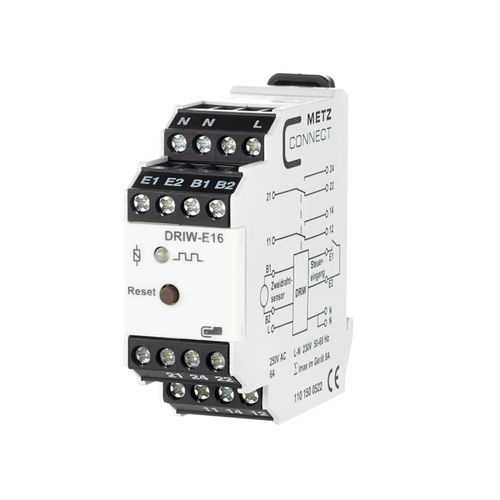

Relè di sorveglianza di velocità DRIW-E16, 230 V

AC

Il monitor della velocità e della cinghia trapezoidale viene utilizzato per monitorare il movimento rotatorio (velocità insufficiente) del motore e degli alberi azionati dalla cinghia trapezoidale. Per rilevare la velocità vengono utilizzati interruttori di prossimità induttivi. Gli impulsi vengono generati dal sensore senza contatto per mezzo di camme di comando azionate, ruote dentate, dischi segmentati, bandiere di segnalazione metalliche o simili. Il relè si attiva quando viene applicata la tensione di esercizio. Al termine del ponte di avviamento, la funzione di monitoraggio viene avviata sui terminali E1 ed E2 mediante il contattore di potenza dell'azionamento. Quando la velocità dell'azionamento scende al di sotto della velocità di spegnimento, il relè si disattiva. Il messaggio di guasto del monitor della velocità o della cinghia trapezoidale viene resettato mediante la funzione di reset e la disattivazione della tensione di esercizio.
