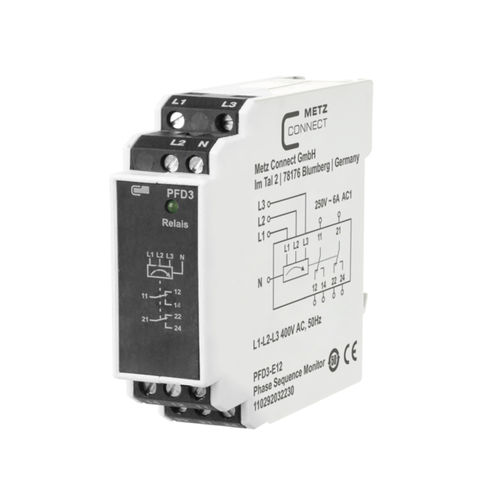

Relè di sorveglianza di sequenza di fasi PFD3-E12, 400 V

ACsu guida DIN

Il relè di monitoraggio controlla la corretta sequenza di fasi L1-L2-L3 (senso di rotazione verso destra) e le interruzioni complete delle singole tensioni di fase. Le tensioni di fase da monitorare sono collegate ai morsetti L1-L2-L3, i morsetti 11, 14 o 21, 24 dei contatti di uscita del relè sono collegati davanti alla bobina di campo del relè del motore. Se la sequenza delle fasi è corretta, il relè di uscita si attiva (il LED verde è acceso). In caso di guasto totale di una fase, il relè di uscita torna in posizione neutra (il LED verde è spento). Per il relè di monitoraggio non è necessaria una tensione di alimentazione speciale. Collegare il dispositivo a N. In caso di guasto totale di N (conduttore nullo), il relè di uscita torna in posizione di neutro (il LED verde è spento).
