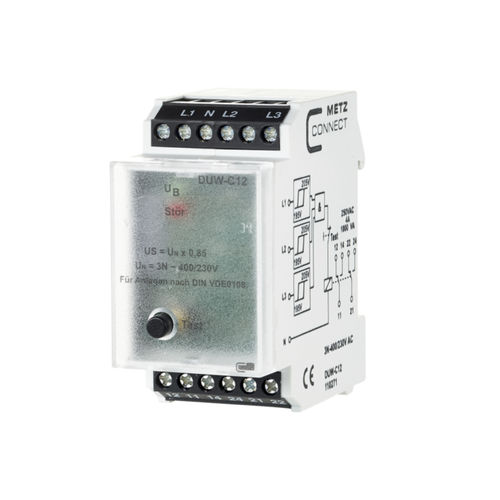

Relè di sorveglianza di sottotensione DUW-C12

trifasesu guida DIN

Monitoraggio della sottotensione nella rete trifase (ogni fase contro il neutro) con valore di soglia fisso, isteresi fissa e chiave di test integrata. È stato sviluppato appositamente per l'illuminazione di emergenza secondo la norma DIN VDE 0108. Il dispositivo può essere utilizzato anche per il monitoraggio di una singola fase. Tutti gli ingressi non occupati devono essere collegati alla fase collegata. Se la tensione inversa dovuta all'utenza supera il valore di soglia impostato, non viene emesso alcun messaggio di guasto. Messaggio OK: Il relè è attivato (contatti 11-14 e 21-24 chiusi), il LED è spento. Messaggio di guasto: Il relè è disattivato (contatti 11-14 e 21-24 aperti), il LED è acceso. Tasto premuto: Il relè è disattivato (contatti 11-14 e 21-24 aperti), il LED è acceso. ・Collegamento con morsettiere a vite
