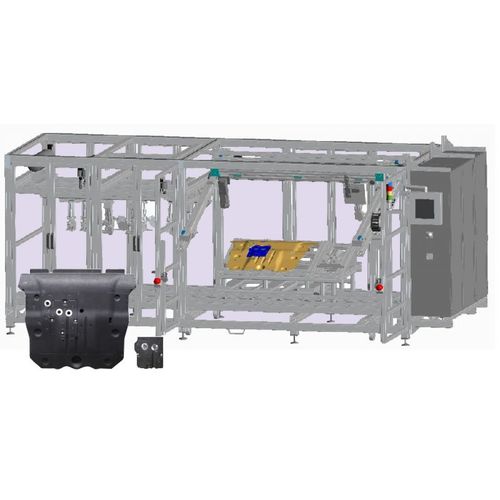

Aggraffatrice elettropneumatica D08

per alluminio

D08 Cucitrice SHM 11 /A 20-42 / 080 con 11 teste di pinzatura. Per fissare fogli di alluminio a un supporto di plastica. Industria automobilistica: fissaggio di fogli di alluminio a un supporto in plastica. È possibile lavorare due parti contemporaneamente. Coperchio: Su un tavolo di pinzatura fisso, una lastra di alluminio viene inserita in un supporto per componenti corrispondente e soprattutto in un coperchio di plastica. Tutti i pezzi inseriti vengono rilevati. Parte portante: Su un tavolo di pinzatura mobile, una lastra di alluminio e una parte portante in plastica sono anch'esse inserite in un supporto per componenti che si adatta con precisione. La lamiera di alluminio e la parte portante vengono rilevate in posizione di montaggio. Inoltre, un coperchio pronto per la graffatura viene installato manualmente nella parte portante. Vengono rilevate le viti e i dadi corrispondenti insieme al coperchio. Non appena la graffatrice ha rilevato tutti i componenti necessari, il processo di graffatura viene rilasciato e può essere avviato premendo un pulsante. In un primo momento, una testa di pinzatura mobile mediante un sistema a portale si avvicina a tutte le posizioni di pinzatura programmate sulla parte portante e posiziona le graffe corrispondenti. Le posizioni di pinzatura programmate sul coperchio vengono poi avvicinate sul tavolo di pinzatura fisso. Allo stesso tempo, il tavolo di pinzatura mobile con la parte portante si sposta in un'altra area di pinzatura in cui sono installate 10 teste di pinzatura. In 3 posizioni di pinzatura, vengono inseriti un totale di 10 punti metallici. Al termine del processo di pinzatura, il tavolo di pinzatura mobile torna alla posizione iniziale. Contemporaneamente viene pinzato anche il coperchio e la parte portante completa può essere rimossa. Prestazioni: circa 50 secondi per parte con un totale di 31 punti (senza manipolazione).
