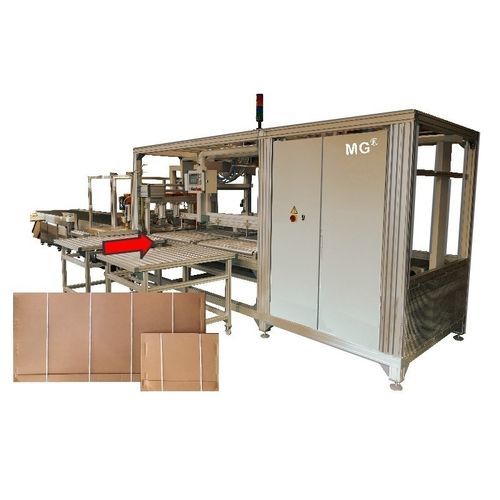

Aggraffatrice pneumatica A07

per cartone ondulatoa 4 teste

Graffatura di fogli di grandi dimensioni fino a 4 strati di cartone a doppia ondulazione (scatole avvolgenti per l’imballaggio di lamiere d’acciaio). La scatola avvolgente, imballata e piegata, verrà posizionata sui due trasportatori a rulli (1) davanti alla macchina e spinta all’interno del dispositivo fino a fermarsi. Azionando la valvola a due mani, il cartone verrà centrato (2) automaticamente e sul lato anteriore verranno posizionate in totale 9 graffette. Ogni graffatura viene attivata singolarmente spostando le testine (3), attivando così 2 x 4 operazioni di graffatura e due ulteriori sul bordo. Dopo l’attivazione delle prime operazioni di graffatura sul lato anteriore, il cartone viene trasportato alla stazione di reggiatura (4) e, a seconda delle dimensioni del cartone, viene dotato di 2-4 reggette. Successivamente il foglio di cartone viene fatto avanzare e infine il lato posteriore viene graffato di conseguenza (3). Dopo un ulteriore avanzamento (5), il foglio di cartone si ferma su una stazione di ribaltamento dotata di rulli (6). Una volta ribaltato, il foglio di cartone graffettato e reggiato scivola su un dispositivo di prelievo. Il dispositivo di ribaltamento viene azionato tramite un comando a due mani. • Produttività: circa 30 - 50 secondi per ogni foglio di cartone. • 4 teste di graffatura pneumatiche B 36 - 78. • Capacità di carico di 1 testa di graffatura: 4000 graffette in bobina. • Graffette in bobina M B 78 4. • Tempo di ricarica per 1 bobina: meno di 1 minuto. • Telaio principale con porte di sicurezza. • 2 trasportatori a rulli sul lato anteriore. • Livello di lavoro: 900 mm. • Controllo elettronico con pannello di comando. • Pulsante di arresto di emergenza.
