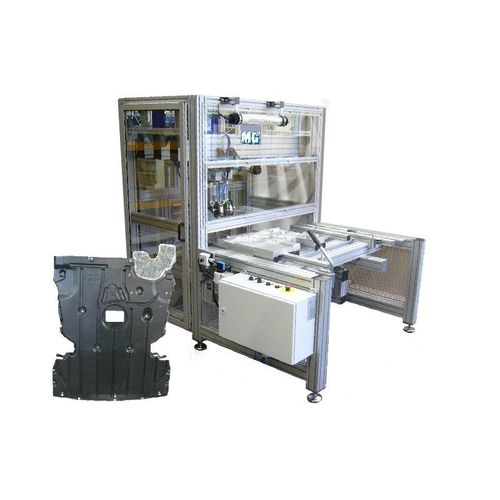

D03 Graffatrice SGR 5/A 20-42/RIE3
con 5 teste di pinzatura per il fissaggio di fogli di alluminio su una base di plastica
Fissaggio di fogli di alluminio per scudi termici su una parte di copertura in plastica utilizzata nell'industria automobilistica.
Le diverse lastre di alluminio con sopra una base in plastica vengono inserite negli spazi vuoti di un tavolo di assemblaggio con maniglia da inserire manualmente.
Premendo un pulsante, tutte le parti vengono fissate da 5 teste di pinzatura. Dopo aver estratto il tavolo di assemblaggio, il pezzo confezionato può essere rimosso.
Produzione: circa 10 - 12 secondi / pezzo (senza manipolazione).
1.5 pezzi / min. e 5 punti metallici.
- 5 teste di cucitura per punti metallici a spirale A 20 - 42.
- Capacità di carico di 1 testa di pinzatura: 5000 punti metallici in bobina.
- Punti metallici in bobina M A 42 SS.
- Tempo di ricarica per 1 bobina: meno di 1 minuto.
- Telaio con porte di sicurezza.
- Vetri di sicurezza.
- Tavolo di chiusura a scorrimento per ricevere il pezzo da lavorare.
- Dotato di serbatoio di pressione da 20 l per compensare le oscillazioni di pressione.
- Unità di manutenzione pneumatica.
---
