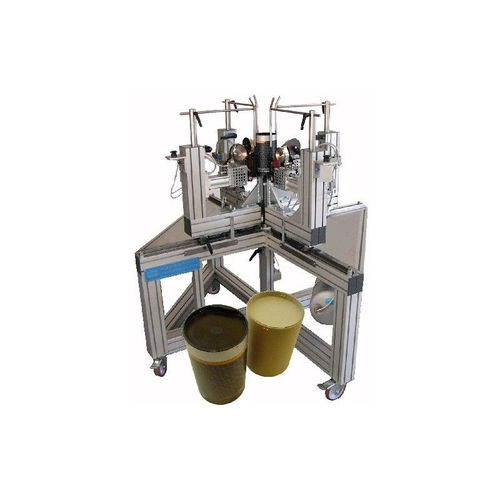

C09 Pinzatrice automatica SHM/C13-30/4X/TR con 4 teste di pinzatura. Pinzatura di coperchi di vetrini in tubi di cartone.
Il tubo di cartone può essere assemblato a mano con i coperchi già inseriti e posizionato sulla croce di supporto tramite le aste di centraggio e le incudini di serraggio, oppure il solo coperchio del vetrino può essere posizionato prima sulle incudini di serraggio sulla croce di supporto e poi il tubo spinto sulle aste di centraggio sopra il coperchio.
Attivando i due pulsanti pneumatici (= valvola a 2 mani), le 4 teste di cucitura si attivano e applicano fino a 4 punti. Rilasciando i due pulsanti, le teste di pinzatura tornano nella loro posizione iniziale. Il tubo di cartone con il coperchio scorrevole fissato al suo interno può ora essere girato per altre 4 pinzature o estratto.
La distanza delle teste di pinzatura è regolabile tramite le guide dell'unità di pinzatura.
Capacità: 8 - 10 tubi di scorrimento / minuto
- 4 teste di pinzatura > C 13 - 30.
- 2 teste di pinzatura in esecuzione sinistra e 2 in esecuzione destra.
- Fino a 4 punti metallici in un'unica operazione.
- Capacità di carico di 1 testa di pinzatura: 5000 punti in bobina.
- Punti in bobina M C 30.
- Tempo di ricarica per 1 bobina: meno di 1 minuto.
- Regolazione rapida.
- Dispositivo mobile con 4 ruote per un facile spostamento
- Incudine e dispositivo di centratura.
- Incudine/altezza operativa ca. 1100 mm.
- Diametri utilizzabili da 90 a 600 mm circa
- Due valvole manuali.
- Dotato di serbatoio di pressione da 20 l per compensare le fluttuazioni di pressione.
- Dotato di unità di manutenzione.
---
