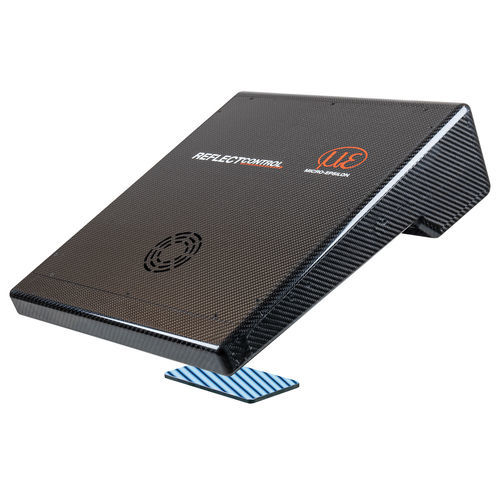

Sistema di ispezione di superficie riflettente reflectCONTROL

3Dautomatizzatodi difetto di superficie

reflectCONTROL è utilizzato per l'ispezione superficiale di oggetti lucidi. Il modello RCS110-245 con è disponibile per misure stazionarie o per l'integrazione in macchine. Questo sensore compatto visualizza un modello a strisce che viene riflesso dalla superficie dell'oggetto da misurare nelle telecamere del sensore. Le deviazioni sulla superficie causano deviazioni da questo modello a strisce, che vengono valutate dal software e visualizzate come immagine di curvatura. GigE Vision permette di trasferire le immagini di superficie a una vasta gamma di pacchetti software di elaborazione delle immagini per ulteriori analisi. Per le attività di ispezione superficiale completamente automatizzate e il rilevamento dei difetti dei componenti più grandi, il sistema di automazione reflectCONTROL completo e basato su robot. Il sensore collegato al robot viene guidato nelle aree rilevanti per l'ispezione delle superfici. Il pacchetto software completo comprende tutti gli strumenti necessari, dalla configurazione e valutazione delle misure alla visualizzazione dei difetti rilevati sovrapposti al modello CAD del componente.
