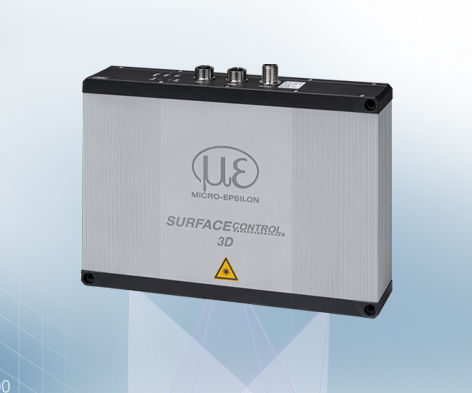

Profilometro 3D surfaceCONTROL 3D 3560

per misurazione della planaritàdi geometriaper misurazione della planarità superficiale

Panoramica
Il surfaceCONTROL 3D 3560 è una piattaforma di sensore 3D snapshot completamente integrata per ispezioni inline. Acquisisce misure 3D a campo pieno con elevata densità di dati e precisione, garantendo tempi di acquisizione e valutazione ridotti e modalità di uscita flessibili (SMART e 3D DATA).

Caratteristiche principali

• Massima precisione: ripetibilità in Z fino a 0,25 µm
• Acquisizione 3D rapida a partire da 0,2 s per tempi di ciclo ridotti
• Elevata densità di dati: oltre 10 milioni di punti 3D per misurazione
• Sistema all‑in‑one SMART: sensore, valutazione su sensore e software in un unico dispositivo
• Output diretto dei valori di misura per l'automazione inline
• Interfacce industriali per integrazione macchina semplificata

Modalità SMART e 3D DATA
SMART: la valutazione integrata viene eseguita direttamente sul controller del sensore. I programmi di misura creati in 3DInspect vengono memorizzati sul sensore ed eseguiti senza unità di valutazione esterna, permettendo valutazioni OK/NOK e output numerici diretti al processo produttivo.

3D DATA: il sensore fornisce nuvole di punti 3D complete e calibrate per elaborazioni ad alta risoluzione nel software cliente tramite Gigabit Ethernet e il 3D SDK.

Fieldbus / Integrazione
Il sensore supporta bus di campo e interfacce di automazione industriale per integrazione diretta in macchina: PROFINET, EtherCAT e EtherNet/IP. Valori di misura e valutazioni possono essere trasmessi direttamente ai controllori di macchina per l'automazione inline.

Campi di misura (modelli / intervalli tipici)
SC3560-30-IE — z max. 130 ±6 mm; xy max. 30,5 mm × 19,0 mm
SC3560-80-IE — z max. 130 ±20 mm; xy max. 77,5 mm × 52 mm
SC3560-120-IE — z max. 206 ±35 mm; xy max. 123,5 mm × 80 mm
SC3560-240-IE — z max. 440 ±100 mm; xy max. 245 mm × 170 mm

Applicazioni tipiche

• Misura di planarità su tutta la superficie (es. connettori di ricarica)
• Rilevamento di minime differenze di altezza su PCB e geometrie fini
• Individuazione di difetti su componenti carrozzeria

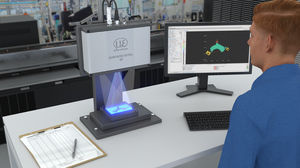

• Controllo qualità in linea e ispezioni assistite da robot

Caratteristiche / specifiche tecniche

• Ripetibilità in Z: fino a 0,25 µm
• Risoluzione laterale: fino a ca. 8 µm (dipende dal modello)
• Tempo di acquisizione: da ca. 0,2 s (secondo modalità e campo)
• Densità dati: >10 milioni di punti 3D per misurazione
• Modalità operative: SMART (valutazione su sensore) e 3D DATA (nuvola di punti calibrata)
• Software integrato: programmi tramite 3DInspect; esecuzione su controller sensore
• Interfacce: PROFINET, EtherCAT, EtherNet/IP, Gigabit Ethernet
• SDK: Micro‑Epsilon 3D Sensor SDK per integrazione
• Varianti: SC3560-30-IE, SC3560-80-IE, SC3560-120-IE, SC3560-240-IE
