Sensore di visione 3D surfaceCONTROL 3D 2500

per riconoscimento oggettiper rilevamento di presenzaper rilevamento di difetti

Presentazione
Il sensore 3D snapshot surfaceCONTROL 3D 2500 esegue misurazioni 3D dirette per geometria, forma e ispezione superficiale su superfici a riflessione diffusa. Adatto per applicazioni inline automatizzate, At-Line e sala di misura, sfrutta la proiezione di luce strutturata (motivo a frange) e trasferisce le immagini catturate al controller esterno SC2500 per la rapida generazione di dati 3D. Tre modelli coprono diversi campi di misura.

Caratteristiche principali

• Ampio campo di misura per pezzi di grandi dimensioni: fino a 650 x 495 mm
• Elevata profondità del range di misura: fino a 300 mm
• Tempo di acquisizione a partire da 0,5 s
• Ripetibilità fino a 3,0 µm; precisione massima indicata fino a 0,5 µm
• Immagini elaborate da un controller esterno per ottenere dati 3D
• Tre varianti di modello per coprire diversi campi di misura
• Interfacce digitali (tramite Controller SC2500): GigE Vision / GenICam
• Interfacce di campo (tramite 2D/3D Gateway): Gigabit Ethernet (GigE Vision / GenICam), USB2.0, PROFINET, EtherCAT, EtherNet/IP

Controller e software

• Controller: SC2500 per output dati rapido via Gigabit Ethernet
• 2D/3D Gateway II per connettività su fieldbus industriali (EtherNet/IP, PROFINET, EtherCAT)
• Strumenti software: 3DInspect, DefMap3D, InspectionTools per misurazioni 3D e ispezioni superficiali precise
• Compatibilità con GigE Vision/GenICam e SDK completo per integrazione cliente

Esempi di applicazione

• Misurazione 3D di geometria e forma, ispezione di superfici diffuse
• Controllo qualità inline/At-Line, monitoraggio dei processi e automazione
• Misurazione non a contatto in processi Stop & Go
• Ispezione di forma, posizione e caratteristiche superficiali

Caratteristiche / specifiche tecniche

• Principio di misura: proiezione di luce strutturata (3D snapshot)
• Campo di misura max.: fino a 650 x 495 mm (in base al modello)
• Profondità del campo di misura: fino a 300 mm
• Tempo di acquisizione: da 0,5 s
• Ripetibilità: fino a 3,0 µm; precisione massima indicata fino a 0,5 µm
• Controller: SC2500 (output dati rapido)
• Interfacce: GigE Vision / GenICam (SC2500); GigE Vision / GenICam, USB2.0, PROFINET, EtherCAT, EtherNet/IP (2D/3D Gateway)
• Disponibile in tre modelli per coprire diversi campi di misura

Immagini

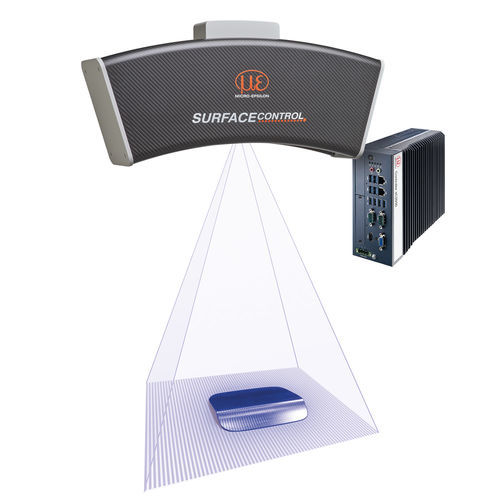

Immagini del prodotto che illustrano la cattura del motivo a frange, la visualizzazione 3D colorata nel software e l'output rapido dei dati 3D.
