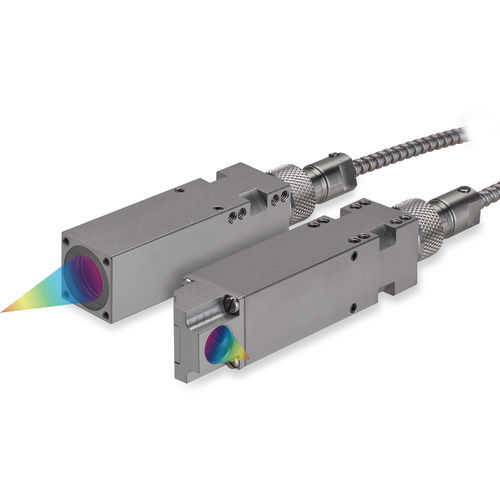

Sensore confocale cromatico confocalDT IFS2407-xHT/VAC

per la misurazione dello spessoreper misurazione della distanzasenza contatto

Panoramica
La serie confocalDT IFS2407 comprende sensori confocali cromatici per applicazioni ad alta temperatura progettati per misure senza contatto in ambienti gravosi. Le versioni HT/VAC consentono misurazioni affidabili fino a 200 °C, unendo un design compatto a un basso tasso di degassamento per la compatibilità UHV. Sono disponibili diversi campi di misura e varianti con percorso del fascio a 90° per installazioni con spazio limitato.

Caratteristiche principali

• Funzionamento affidabile fino a 200 °C
• Basso degassamento: idoneo per UHV e camere pulite
• Design confocale cromatico compatto per spazi di installazione ristretti
• Disponibile in più campi di misura e varianti, incluso percorso fascio a 90°
• Corpo in acciaio inox (materiale 1.4404)

Modelli e specifiche principali

• confocalDT IFS2407-0,8HT/VAC
  • Campo di misura: 0,8 mm
  • Linearità: max. < ±0,18 µm
  • Risoluzione: max. < 6 nm
  • Basso degassamento: idoneo per UHV e camere pulite
  • Misurazione affidabile fino a 200 °C
  • Corpo in acciaio inox 1.4404
• confocalDT IFS2407-2HT/VAC
  • Campo di misura: 2 mm
  • Linearità: max. < ±0,44 µm
  • Risoluzione: max. < 10 nm
  • Basso degassamento: idoneo per UHV e camere pulite
  • Misurazione affidabile fino a 200 °C
  • Corpo in acciaio inox 1.4404
  • Modelli disponibili con percorso fascio a 90°
• confocalDT IFS2407-4HT/VAC
  • Campo di misura: 4 mm
  • Linearità: max. < ±0,8 µm
  • Risoluzione: max. < 24 nm
  • Basso degassamento: idoneo per UHV e camere pulite
  • Misurazione affidabile fino a 200 °C
  • Corpo in acciaio inox 1.4404
  • Modelli disponibili con percorso fascio a 90°

Applicazioni

• Costruzione di macchine di precisione
• Industria dei semiconduttori
• Applicazioni in UHV e ambienti di camera pulita

Caratteristiche / specifiche tecniche

• Serie / famiglia modello: confocalDT IFS2407
• Campi di misura disponibili: 0,8 mm; 2 mm; 4 mm
• Linearità massima (dipende dal modello): < ±0,18 µm (0,8 mm) — < ±0,44 µm (2 mm) — < ±0,8 µm (4 mm)
• Risoluzione massima (dipende dal modello): < 6 nm (0,8 mm) — < 10 nm (2 mm) — < 24 nm (4 mm)
• Temperatura di esercizio: fino a 200 °C
• Compatibilità vuoto / basso degassamento: idoneo per UHV
• Materiale corpo: acciaio inox 1.4404
• Varianti: versioni dritte e con percorso fascio a 90° disponibili
