Sensore di spostamento lineare confocalDT IFC2411/IFC2412
senza collegamento meccanicoconfocale cromaticoEtherCAT

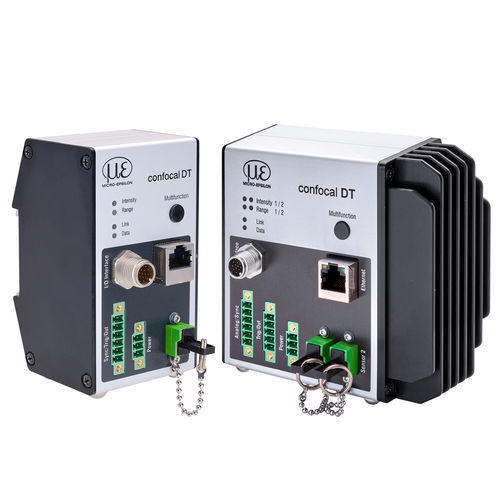

Sensore di spostamento lineare - confocalDT IFC2411/IFC2412 - MICRO-EPSILON - senza collegamento meccanico / confocale cromatico / EtherCAT
Sensore di spostamento lineare - confocalDT IFC2411/IFC2412 - MICRO-EPSILON - senza collegamento meccanico / confocale cromatico / EtherCAT
Sensore di spostamento lineare - confocalDT IFC2411/IFC2412 - MICRO-EPSILON - senza collegamento meccanico / confocale cromatico / EtherCAT - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di MICRO-EPSILON

Caratteristiche

Tipo
lineare
A contatto / senza contatto
senza collegamento meccanico
Tecnologia
confocale cromatico
Segnale di uscita
con uscita analogica, 4-20mA, Ethernet, serie, ProfiNet, EtherCAT, 0-10 V
Oggetto da misurare
per metallo, trasparente, per superfici riflettenti, per target incandescenti, organico
Indice di protezione
IP40
Applicazioni
ad uso industriale, per applicazioni OEM, per automazione di processo, per spazio ridotto
Altre caratteristiche
compatto, robusto, ad alta precisione, ad alta risoluzione, rettangolare, multicanale, monocanale
Range di misura

Max.: 30 mm
(1,18 in)

Min.: 0,1 mm
(0 in)

Linearità

0,02 %

Frequenza di misura

Max.: 8.000 Hz

Min.: 100 Hz

Tensione di alimentazione

24 V

Temperatura ambiente

Max.: 50 °C
(122 °F)

Min.: 5 °C
(41 °F)

Descrizione

Panoramica
I controller confocali cromatici compatti confocalDT IFC2411 / IFC2412 offrono misure precise di distanza e spessore. Forniscono risultati accurati ad alta velocità, occupano pochissimo spazio e si integrano anche nei quadri di controllo più compatti. La connessione flessibile con tutti i sensori confocalDT di Micro-Epsilon consente misure su quasi tutte le superfici. Il sistema è particolarmente adatto ad applicazioni industriali in serie e OEM per la sua prestazione, l'opzione a doppio canale e il vantaggioso rapporto prestazioni/prezzo.

Caratteristiche principali
  • Misure ad alta precisione con risoluzione di 1 nm (IFC2411)
  • Frequenza di misura regolabile fino a 8 kHz per misure dinamiche
  • Design del controller confocale estremamente compatto
  • Scocca in alluminio, grado di protezione IP40
  • Numerose interfacce per integrazione: Ethernet, RS422, EtherCAT (IFC2411 offre inoltre PROFINET e EtherNet/IP)
  • Uscite analogiche (corrente e tensione)
  • Ingresso encoder per sincronizzazione
  • Compatibile con tutti i sensori confocalDT (campi di misura da 0,1 mm a 30 mm)
  • Ideale per applicazioni in serie e OEM
  • Canali di misura: 1 per IFC2411, 2 per IFC2412


IFC2412 (dettagli versione doppio canale)
IFC2412 è la versione a due canali di IFC2411. Offre due canali indipendenti con frequenza di misura regolabile fino a 8 kHz e risoluzione sub-micrometrica (fino a 2 nm). Consente misure di spessore su due lati con un unico controller compatto ed è indirizzato a settori quali semiconduttori, produzione di batterie e costruzioni meccaniche.

Funzionamento e software
La configurazione del controller e dei sensori avviene tramite un'interfaccia web intuitiva accessibile via Ethernet; non è necessario software aggiuntivo. L'interfaccia web fornisce le opzioni di impostazione e include un database materiali espandibile per le misure di spessore.

Applicazioni
  • Misura di distanza e spessore con risoluzione nanometrica / sub-micrometrica
  • Applicazioni industriali in serie
  • Integrazione OEM e quadri di controllo compatti
  • Settori: semiconduttori, produzione di batterie, costruzione meccanica


Caratteristiche / specifiche tecniche
  • Famiglia modelli: confocalDT IFC2411 (canale singolo) e IFC2412 (doppio canale)
  • Risoluzione: 1 nm (IFC2411); risoluzione sub-micrometrica fino a 2 nm (IFC2412)
  • Frequenza di misura massima regolabile: fino a 8 kHz
  • Canali di misura: 1 (IFC2411), 2 (IFC2412)
  • Compatibilità sensori: tutti i sensori confocalDT (campi 0,1 mm a 30 mm)
  • Interfacce: Ethernet, RS422, EtherCAT; IFC2411 inoltre PROFINET e EtherNet/IP
  • Uscite analogiche: corrente e tensione
  • Ingresso encoder: sì
  • Scocca: alluminio, IP40
  • Montaggio: compatibile guida DIN (design compatto per facile integrazione)
  • Peso (esempi): circa 335 g per versione 1 canale, circa 670 g per versione 2 canali
  • Compiti di misura tipici: distanza, misure di spessore mono- e bidirezionali
