Misuratore di spessore lastra thicknessGAUGE 3D

nastroper nastro trasportatoredi rivestimento

Panoramica

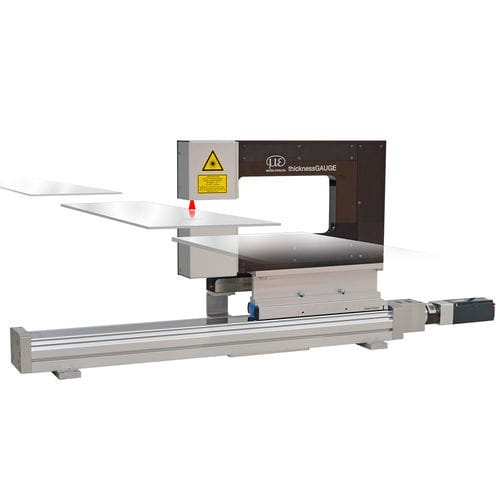

thicknessGAUGE 3D è un sistema di sensori per la valutazione in linea dei profili e la misurazione 3D dello spessore di nastri e lastre. Il sistema accoppia un telaio rigido con due scanner di profilo a laser rosso che acquisiscono i profili delle superfici superiore e inferiore e generano profili individuali e nuvole di punti 3D combinate per analisi automatizzate.

Applicazione
Misurazione in linea di bordi di rivestimenti, cordoni di saldatura, profili di strand e controllo dello spessore sulle linee di produzione.

Caratteristiche principali

• Tipo di sensore: sensori di profilo laser a linea (laser rosso)
• Acquisizione simultanea dei profili superiore e inferiore
• Valutazione inline 2D dei profili e generazione di nuvole di punti 3D
• Asse elettromeccanico per posizionamento flessibile (posizioni misura / parcheggio)
• Calibrazione automatica per mantenere la precisione
• Fornito assemblato e allineato in fabbrica

Installazione e taratura
Il sistema viene fornito assemblato e tarato in fabbrica. Può essere spostato tra la posizione di parcheggio e la posizione di misura; la posizione di parcheggio consente la protezione dei sensori e la ritaratura completamente automatica.

Software e calcolo
Misurazioni e calcoli sono automatizzati tramite file di configurazione. Il software opzionale 3DInspect consente di creare e gestire file di configurazione, selezionare parametri e geometrie target, allineare e filtrare nuvole di punti, selezionare aree pertinenti e automatizzare i flussi di analisi.

Specifiche tecniche

• Campo di misura (spessore): 15 mm
• Campo di misura (profilo): max. 26,8 mm
• Risoluzione (spessore): 0,2 µm
• Risoluzione profilo: 1.024 punti
• Precisione: ± 1,2 µm
• Frequenza di misura: 500 Hz
• Sensori: sensori di profilo laser (laser rosso)
• Posizionamento: asse elettromeccanico (flessibile)
• Calibrazione: calibrazione automatica
