Sistema di misurazione di forma profileGAUGE X.LP-3Ddi diametrodi posizioneangolare
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Grandezza fisica
- di diametro, di posizione, di forma, angolare, per contorni, di circonferenza
- Tecnologia
- ottico, a laser, 3D, 2D
- Modo di funzionamento
- automatizzato
- Prodotto misurato
- per pezzi di grandi dimensioni, per pezzi piccoli, per tubi, per cavo, per attrezzi, per profilati, per materie plastiche
- Applicazioni
- per controllo, per applicazioni industriali, da laboratorio, per linea di produzione, per controllo di qualità, per linea di estrusione, per filettature, per l'industria siderurgica
- Configurazione
- in linea
- Altre caratteristiche
- di alta precisione, senza contatto, compatto, robusto, ad alta risoluzione, 2 assi, con scanner laser 3D
Descrizione
Descrizione

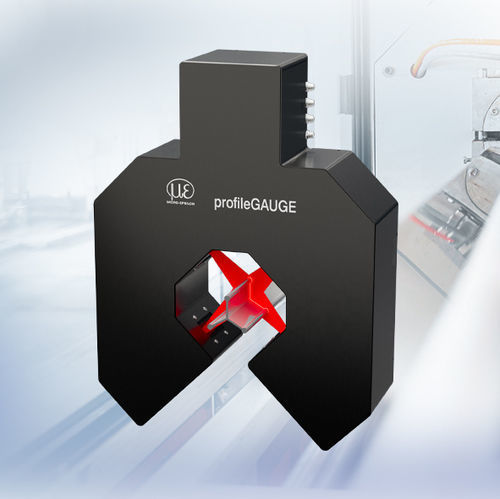

Il profileGAUGE X.LP-3D è un sistema di misurazione in linea per l’ispezione a 360° di profili e semilavorati. Quattro scanner laser scanCONTROL acquisiscono simultaneamente l’oggetto di misura da più direzioni per consentire una valutazione geometrica affidabile direttamente durante il processo produttivo.
Software di misura e valutazione
I software 3DInspect e profileGAUGE sono utilizzati per creare programmi di misura specifici per l’applicazione e per valutare automaticamente caratteristiche di controllo come larghezza, spessore, angoli, raggi, profondità, dimensioni di fessura, diametri e scostamenti nominale/reale. I risultati possono essere trasferiti a sistemi di livello superiore per controllo qualità e monitoraggio del processo.
Grandezze misurate tipiche
Concetto di sistema e integrazione
Il sistema viene fornito come soluzione completa con staffa di misura, scanner laser, quadro di comando e panel IPC. L’architettura compatta facilita l’integrazione in nuovi impianti e il retrofit in linee di produzione esistenti. Sono disponibili interfacce industriali standard per l’integrazione nei processi automatizzati.
Varianti di design
La versione standard X.LP-3D-50 offre un campo di misura di 40 mm. A seconda dell’oggetto da misurare, sono possibili campi estesi fino a 120 mm. Il progetto finale viene adattato alle dimensioni del profilo, alla geometria e alle caratteristiche da ispezionare per garantire che le aree di contorno da valutare rientrino nel campo misurabile.
Caratteristiche / specifiche tecniche
Il profileGAUGE X.LP-3D è un sistema di misurazione in linea per l’ispezione a 360° di profili e semilavorati. Quattro scanner laser scanCONTROL acquisiscono simultaneamente l’oggetto di misura da più direzioni per consentire una valutazione geometrica affidabile direttamente durante il processo produttivo.
Software di misura e valutazione
I software 3DInspect e profileGAUGE sono utilizzati per creare programmi di misura specifici per l’applicazione e per valutare automaticamente caratteristiche di controllo come larghezza, spessore, angoli, raggi, profondità, dimensioni di fessura, diametri e scostamenti nominale/reale. I risultati possono essere trasferiti a sistemi di livello superiore per controllo qualità e monitoraggio del processo.
Grandezze misurate tipiche
- Larghezza, altezza e spessore
- Angoli e raggi
- Profondità e dimensioni delle fessure
- Diametri
- Scostamenti di forma, posizione e nominale/reale
Concetto di sistema e integrazione
Il sistema viene fornito come soluzione completa con staffa di misura, scanner laser, quadro di comando e panel IPC. L’architettura compatta facilita l’integrazione in nuovi impianti e il retrofit in linee di produzione esistenti. Sono disponibili interfacce industriali standard per l’integrazione nei processi automatizzati.
Varianti di design
La versione standard X.LP-3D-50 offre un campo di misura di 40 mm. A seconda dell’oggetto da misurare, sono possibili campi estesi fino a 120 mm. Il progetto finale viene adattato alle dimensioni del profilo, alla geometria e alle caratteristiche da ispezionare per garantire che le aree di contorno da valutare rientrino nel campo misurabile.
Caratteristiche / specifiche tecniche
- Soluzione completa con staffa di misura, scanner laser, quadro di comando e panel IPC
- Campo di misura: fino a 120 mm (dipende dall’applicazione); standard X.LP-3D-50: 40 mm
- Precisione: ±5 µm
- Calibrazione completamente automatica in < 2 secondi
- Adatto per materiali tondi, quadrati, piatti, a geometria libera ed esagonali
- Ideale per il monitoraggio automatico della produzione in linee di estrusione e produzione di semilavorati
- Quattro scanner laser scanCONTROL (acquisizione 3D multi-angolare)
- Software: 3DInspect e profileGAUGE per generazione di programmi di misura e valutazione automatica
- Interfacce industriali standard disponibili (es.: Ethernet/IP, EtherCAT, PROFIBUS, PROFINET, OPC UA)
