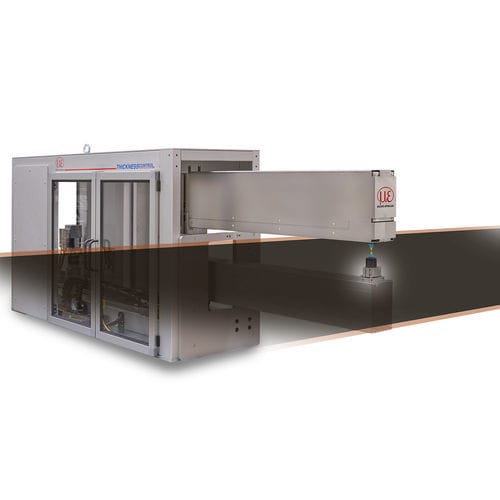

Misuratore di spessore di film thicknessCONTROL BTG 8702 C.C

di fogli secchidi rivestimentofisso

Panoramica
Micro-Epsilon offre una gamma di sistemi di misurazione dello spessore per linee di rivestimento, progettati per diverse esigenze e ambiti applicativi. I telai a C thicknessCONTROL sono concepiti per ambienti gravosi, come il rivestimento a secco. Il telaio robusto e la compensazione di temperatura integrata assicurano elevata accuratezza di misura anche a temperature ambientali elevate. I sistemi sono disponibili in configurazioni specifiche per varie larghezze di film e fino a 8 tracce di misura.

Caratteristiche principali

• Sistema di misurazione dello spessore ad alta precisione per pellicole anodo e catodo rivestite
• Tecnologia dei sensori: sensori cromatici confocali
• Ideale per misurazione e controllo dello spessore nei processi di rivestimento a secco
• Progettazione robusta con compensazione attiva della temperatura integrata
• Campo di misura a partire da 10 µm
• Accuratezza del sistema a partire da ±0,3 µm
• Pacchetto software per acquisizione dati, elaborazione del segnale e automazione
• Configurabile per 1 | 2 | 3 | 4 | 6 | 8 tracce

Applicazioni / Modalità di funzionamento
Adatto per misurazioni su traccia fissa (es. spessore in centro o al bordo) e per misurazioni traversanti del profilo di spessore su pellicole di batterie rivestite. I sistemi possono essere dotati di più sensori per misurare fino a 8 tracce in modo sincrono, permettendo il controllo in linea e il monitoraggio SPC.

Software e componenti del sistema
I sistemi thicknessCONTROL includono un'unità lineare integrata con controllo motore, una cassetta morsetti bus compatta, un'unità di calibrazione automatica e un PC multi-touch con software preinstallato. Le modalità di misura supportate dal software comprendono la misura a traccia fissa in qualsiasi posizione, la misura del profilo di spessore, la misurazione di più tendenze longitudinali, un pacchetto SPC e la verifica automatica della capacità del sistema di misura.

Esempio di sistema (BTG8702 2C.4K)
Il thicknessCONTROL BTG8702 2C.4K è composto da due telai di misura robusti, ciascuno con sensori confocali. Il sistema monitora fino a 8 tracce di film rivestito su una larghezza totale fino a 1,6 m. Il design robusto garantisce misure ad alta precisione e stabilità a lungo termine nei processi di rivestimento a secco. Per la calibrazione completamente automatica, i telai di misura ritornano alla loro stazione di parcheggio.

Caratteristiche / specificazioni tecniche

• Tipologia sensore: sensori cromatici confocali
• Campo di misura dello spessore: a partire da 10 µm
• Accuratezza del sistema: a partire da ±0,3 µm
• Numero di tracce configurabili: 1, 2, 3, 4, 6, 8
• Larghezza massima monitorabile (es. BTG8702 2C.4K): fino a 1,6 m (8 tracce)
• Progettazione: telai a C robusti con compensazione di temperatura integrata per ambienti gravosi / rivestimento a secco
• Hardware incluso: unità lineare integrata con controllo motore, cassetta morsetti bus compatta, unità di calibrazione automatica
• Funzionalità software: misura a traccia fissa, misura del profilo di spessore, tendenze longitudinali, pacchetto SPC, verifica automatica della capacità del sistema
