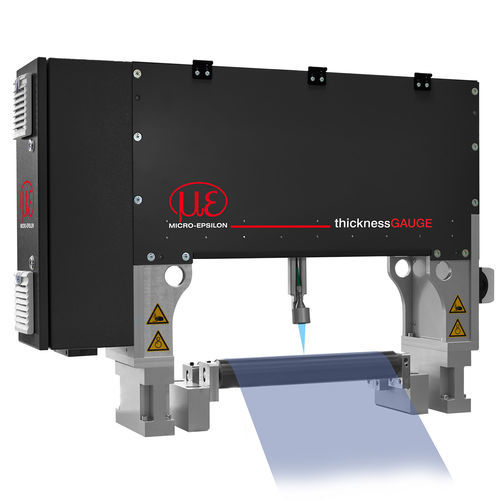

Misuratore di spessore di film thicknessGAUGE O.IMS

per materiali finifissosenza contatto

Panoramica
Il thicknessGAUGE O.IMS è un sistema di sensori compatto per la misurazione in linea dello spessore dei rivestimenti su pellicole separatrici e sui rivestimenti per batterie. Il sistema è strutturato come telaio O compatto e utilizza un interferometro a luce bianca che misura attraverso la pellicola, permettendo misurazioni non a contatto da un solo lato. Due rulli di trasporto stabilizzano il nastro per misurazioni affidabili.

Modalità di misura e utilizzo
Il sistema può operare in modalità traversante (scansione) oppure in misurazione a traccia fissa (ad es. linea centrale o bordo). È adatto a pellicole intermittenti e a pellicole con rivestimento longitudinale e può misurare in posizioni fisse o fornire profili longitudinali dello spessore.

Software e integrazione
L'unità compatta comprende un'unità lineare integrata con controllo motore, una cassetta morsetti bus compatta, un dispositivo di calibratura automatico e un PC multitouch con software preinstallato. Il software fornito gestisce acquisizione dati, elaborazione segnali e automazione. Le modalità supportate includono misura a traccia fissa, misura del profilo, misure di più tendenze longitudinali, pacchetti SPC e monitoraggio automatico della capacità del sistema di misura.

Applicazioni

• Misurazione dello spessore ad alta risoluzione su pellicole per batterie e pellicole separatrici, con o senza rivestimento
• Misura a traccia fissa (es. linea centrale) e misura traversante per profili di spessore
• Adatto a pellicole intermittenti e a processi di rivestimento longitudinali per il controllo qualità in linea

Caratteristiche / specifiche tecniche

• Modello: thicknessGAUGE O.IMS
• Sensore: interferometro a luce bianca (misura non a contatto, lato singolo)
• Soluzione completa e compatta per misurazione dello spessore in linea
• Adatto a pellicole per batterie e pellicole separatrici, rivestite e non rivestite
• Larghezza materiale: fino a 1.250 mm
• Accuratezza del sistema: ±0,2 µm
• Modalità di misura: misurazione traversante (scansione) o misurazione a traccia fissa
• Due rulli di trasporto per stabilizzazione del nastro
• Calibrazione completamente automatica
• Software incluso per acquisizione dati, elaborazione del segnale e automazione
