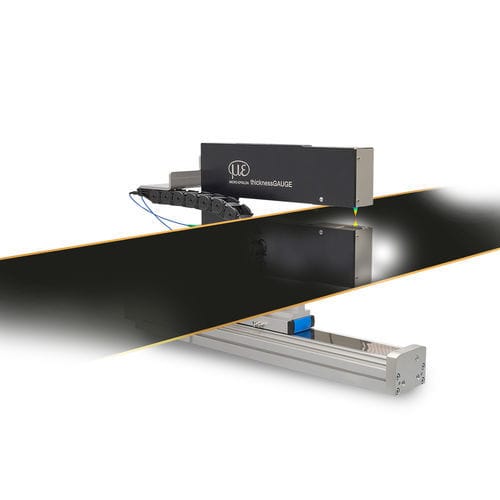

Misuratore di spessore di film thicknessGAUGE C.C

di rivestimentoper materiali finifisso

Panoramica
Per la misurazione in linea dello spessore di materiali a nastro vengono impiegati i sistemi di sensori thicknessGAUGE. Sono disponibili diversi modelli con tipi di sensore, intervalli di misura e larghezze di misura differenti per la determinazione dello spessore di pellicole con varie caratteristiche superficiali. Il sistema utilizza due sensori di distanza che rilevano lo spessore del nastro con elevata precisione. Questi sensori sono esattamente allineati e tarati in fabbrica. Mediante un asse lineare i sistemi thicknessGAUGE possono essere spostati per misurare lo spessore su tutta la larghezza del nastro. Il design estremamente compatto consente l’integrazione in spazi di installazione ridotti.

Utilizzo e varianti
Il thicknessGAUGE può essere utilizzato per misurazioni su traccia fissa, ad es. per misurare la linea centrale (spessore centrale) o lo spessore del bordo. In alternativa, il sistema di sensori può essere impiegato per misurazioni di spessore in traversata. Grazie alla sua versatilità, thicknessGAUGE è adatto sia per pellicole intermittenti sia per pellicole rivestite longitudinalmente.

Software e controllo
Questi sistemi compatti sono dotati di un'unità lineare integrata che comprende il controllo del motore, una cassetta terminale bus compatta, un dispositivo di calibrazione automatica e un PC multitouch con software preinstallato. Il software supporta diverse modalità di misura quali la misurazione dello spessore su traccia fissa in posizioni arbitrarie, la misurazione del profilo dello spessore, la misurazione di più profili longitudinali, il pacchetto MSP/SPC e il monitoraggio automatico della capacità del sistema di misura.

Applicazioni

• Misurazione in linea dello spessore di pellicole elettrodiche (rivestite e non rivestite)
• Misurazione su rivestimenti trasparenti e semitrasparenti
• Misurazione su traccia fissa (linea centrale, bordi) e misurazione in traversata (attraverso la larghezza)

Caratteristiche / specificazioni tecniche

• Sensori utilizzati: sensori confocali cromatici / scanner di profilo laser / sensori di distanza laser con piccola linea laser
• Adatto per misurazioni di spessore ad alta risoluzione su pellicole di batteria rivestite e non rivestite
• Idoneo anche per rivestimenti trasparenti e semitrasparenti
• Intervallo di misura dello spessore: 2 mm
• Precisione: a partire da ±0,4 µm
• Frequenza di misura: fino a 5 kHz
• Calibrazione completamente automatica
• Design compatto, asse lineare per misurazioni in traversata
• Unità lineare integrata con controllo motore, cassetta terminale bus, dispositivo di calibrazione automatica e PC multitouch
• Modalità software: misura di spessore su traccia fissa, misura del profilo di spessore, misurazione di più profili longitudinali, pacchetto MSP/SPC, monitoraggio automatico della capacità
