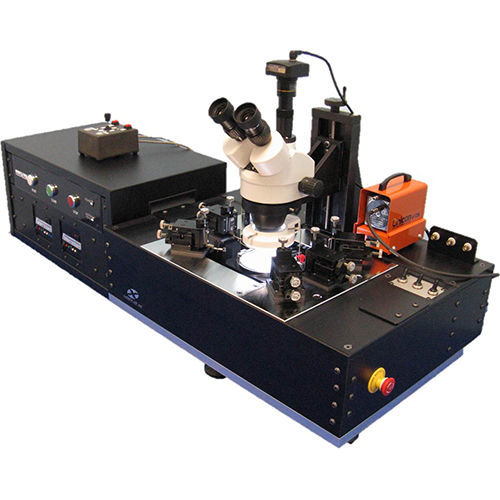

Sistemi semi-automatici standard
- Mandrino XY motorizzato, piano motorizzato in SPS-2600, movimento Z motorizzato del mandrino in SPS 2800 in configurazione standard. Il teta motorizzato è un'opzione.
- Basato su motore passo-passo, senza encoder.
- Costo molto competitivo
- Altamente raccomandato nelle applicazioni in cui si desiderano test o schermature a temperature inferiori a 0°C
- Opzioni disponibili: mandrini riscaldati o raffreddati, cannocchiali zoom o microscopi composti, schermature varie, selezione dei mandrini per misure in corrente continua e in radiofrequenza e molto altro ancora
Specifiche tecniche
- Dimensioni del wafer
Fino a 200 mm
- Tipo di motore
Motore passo-passo
- Corsa dello stadio XY
Fino a 200mmx200mm
- Risoluzione dello stadio XY
motorizzata, ripetibilità di 6,5μm
- Velocità XY (max)
9.5 mm/s
- Velocità Z (max)
5 mm/s
- Corsa del piano
12.7 mm o più
- Regolazione del piano
Doppio controllo grossolano e fine con ripetibilità superiore a 2,5µm
- Planarità del piano
<12,7μm su 200 mm
- Rigidità del piano
<50μm per 4,5 kg
- Mandrino a vuoto
Vuoto multizona
- Planarità del mandrino
+/-13μm
- Tensione di rottura del mandrino
Almeno 500V
- Isolamento del mandrino
Almeno 1GΩ
- Regolazione del mandrino
360° grossolana, +/-6° fine
- Microscopio
Zoom stereo di alta qualità con distanza di lavoro fino a 200 mm e ingrandimento da 3,5X a 180X
- Terminali passanti
BNC, Triax o connettore a banana
- Dimensioni del sistema
122 cm di larghezza x 122 cm di profondità x 92 cm di altezza
---
