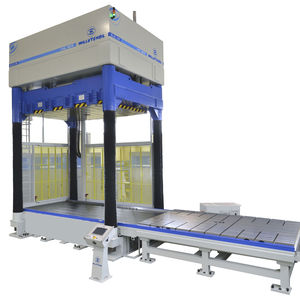

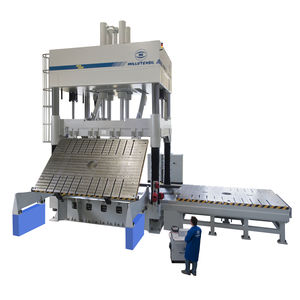

Pressa oleodinamica BV 30 E

per assemblaggiodi provaprova stampi

La versione elettronica per stampi di medie dimensioni BV 30 E è la versione evoluta con sistema idraulico controllato da servovalvole proporzionali elettroniche e controllo del parallelismo tramite linee ottiche Heidenhain. La BV 30 È dotata di pannello di controllo con un interfaccia grafico di facile utilizzo, monitorato tramite PLC Siemens comandato da Touch Panel. La capacità di carico massimo sul piano inferiore è 7.000 kg, mentre sul piano superiore è 2.500 kg. Come tutti i modelli della serie, la BV 30 E è offerta nelle versioni -R, -G o -RG e può anche essere equipaggiata con tutti gli accessori opzionali. Piano inferiore Il piano inferiore estraibile scorre sulla base della pressa prova stampi mediante azionamento idraulico, sostenuto da cuscinetti a rulli e guidato lateralmente da cuscinetti a sfere in totale assenza di attriti e giochi. Grazie al piano inferiore estraibile è possibile lavorare sulla metà inferiore dello stampo/matrice in una posizione ergonomica e in sicurezza. Nella posizione di chiusura il piano scende ed è trattenuto da 4 cilindri idraulici, appoggiandosi completamente su apposite bande rettificate. Il sistema garantisce un’elevata precisione di ripetibilità pari a ± 0,04 mm. Ribaltamento del piano inferiore della pressa fino a a 75° o 90° Disponibile solo sulla serie E Grazie a 2 cilindri idraulici, il piano inferiore può essere ribaltato fino a 75 ° o 90 °, sul lato posteriore corto, per operare sulla metà inferiore dello stampo in posizione ergonomica. I movimenti di ribaltamento (e blocco automatico) sono controllati dal touch panel
