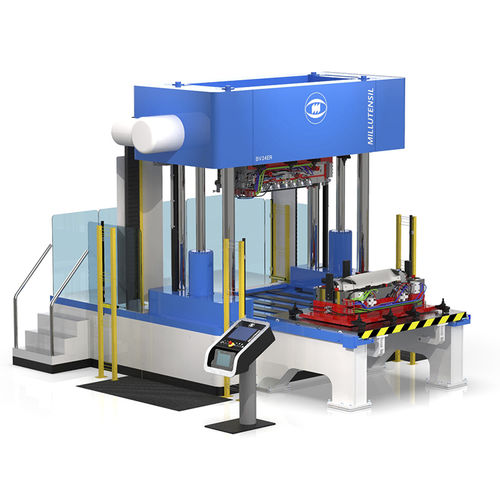

Pressa oleodinamica BV 34 E

di assemblaggiodi provadi messa a punto

La versione elettronica avanzata per stampi di piccole e medie dimensioni BV 34 E e BV 35 E sono la versione avanzata con un sistema idraulico controllato da servovalvole elettroniche proporzionali e un controllo del parallelismo tramite due specifici trasduttori lineari. Entrambi i modelli sono dotati di pannello di controllo grafico di facile utilizzo, monitorato tramite PLC Siemens comandato da Touch Panel installato in una postazione a pulpito. La capacità di carico massimo sul piano inferiore è 30.000 kg, (capacità minore nel modello con opzione -R 22.000 Kg o opzione -G/-RG 20.000 kg) mentre nel piano superiore è 15.000 kg. La differenza tra le due versioni è la forza massima di chiusura, 1.500kN nella BV 34 E contro 2.000kN nella BV 35 E. Come tutti i modelli della serie, la BV 34/35 E è offerta nelle versioni -R, -G o -RG e può anche essere equipaggiata con tutti gli accessori opzionali. Piano inferiore Il piano inferiore estraibile scorre sulla base della pressa prova stampi mediante azionamento idraulico, sostenuto da cuscinetti a rulli e guidato lateralmente da cuscinetti a sfere in totale assenza di attriti e giochi. Grazie al piano inferiore estraibile è possibile lavorare sulla metà inferiore dello stampo/matrice in una posizione ergonomica e in sicurezza. Nella posizione di chiusura il piano scende ed è trattenuto da 4 cilindri idraulici, appoggiandosi completamente su apposite bande rettificate. Il sistema garantisce un’elevata precisione di ripetibilità pari a ± 0,04 mm. Ribaltamento del piano inferiore della pressa fino a a 75° o 90° Disponibile solo sulla serie E
