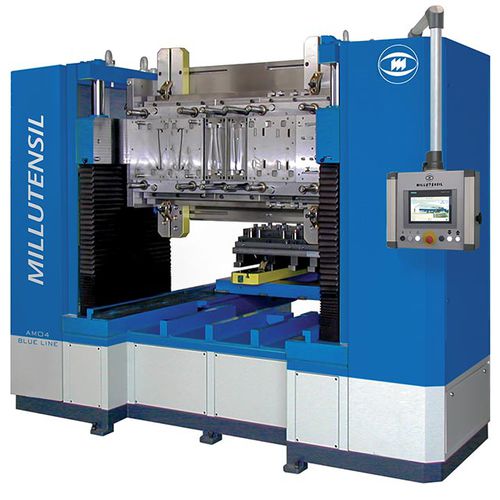

Apristampo AM 04

Soluzioni per stampi piccoli e medi
Apristampo utilizzati per il montaggio, l’aggiustaggio, il controllo e la riparazione di stampi per tranciatura, pressofusione, ecc. caratterizzati da una struttura molto stabile con un robusto basamento in acciaio saldato e normalizzato.
Entrambi i piani dell’apristampo hanno due ampie cavità che offrono all’operatore accesso diretto anche al lato inferiore delle due metà stampo, consentendo un agevole e rapido montaggio e smontaggio di parti degli stampi.

Il piano inferiore estraibile scorre sulla base dell’ apristampo mediante azionamento idraulico, sostenuto da cuscinetti a rulli e guidato lateralmente da cuscinetti a sfere in totale assenza di attriti e usura. Grazie al piano inferiore estraibile è possibile lavorare sulla metà inferiore dello stampo in una posizione ergonomica e in sicurezza.
Opzionalmente il piano inferiore estraibile dell’apristampo può ribaltare di 90 ° offrendo un accesso ergonomico alla metà inferiore dello stampo.
Nella posizione di chiusura il piano scende ed è trattenuto da 4 cilindri idraulici, appoggiandosi completamente su apposite bande rettificate.
Il sistema garantisce un’elevata precisione di ripetibilità pari a ± 0,04 mm.
Il piano superiore scorre verticalmente mediante azionamento idraulico sulle quattro colonne di guida e può essere ruotato di 360 ° tramite moto-riduttori, per portare la metà superiore dello stampo in una posizione ergonomica al lavoro. Il bloccaggio del piano superiore nell’esatta posizione orizzontale è determinato da quattro perni di posizionamento ad azionamento idraulico.
