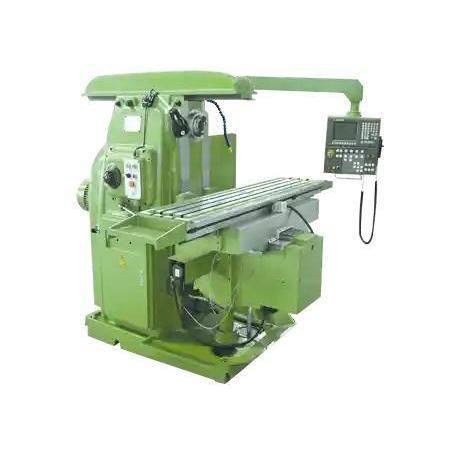

Fresatrice CNC 4 assi XK6032

universalea tavola rotantea tavola rotante inclinabile

Panoramica
La serie XK6032 è una fresatrice universale CNC progettata per l'alesaggio multi-superficie con modalità verticale e orizzontale. Dotata di tavola rotante CNC con indicizzazione automatica a 360° e precisione di ±0,001°, supporta la lavorazione simultanea su quattro assi per particolari angolari, cilindrici e prismatici complessi. Riduce le impostazioni e migliora la ripetibilità per produzione in serie e prototipazione.

Caratteristiche principali

• Grande tavola: Tavola 1325×320 mm con capacità di carico 300 kg per il bloccaggio stabile di componenti lunghi o pesanti.
• Corsa: X 700 mm, Y 300 mm, Z 350 mm per accogliere varie geometrie e dimensioni dei pezzi.
• Tavola rotante CNC: Indicizzazione automatica a 360° e posizionamento a ±0,001° per operazioni indicizzate e lavorazione 4 assi.
• Modalità multi-lavorazione: Fresatura verticale e orizzontale, foratura e alesatura in un unico fissaggio.
• Struttura rigida: Telaio rigido e controllo CNC avanzato per movimenti stabili e tolleranze costanti sotto carico.

Configurazioni consigliate

• Mandrino: Mandrino a velocità variabile (consigliato) per adattarsi alle condizioni di taglio.
• Opzioni tavola: Tavola con scanalature a T, tavola inclinabile ±45°, integrazione sistema di coordinate e tavola rotante.
• Alimentazione: Alimentazione manuale con regolazione elettrica opzionale per posizionamenti precisi.
• Raffreddamento & lubrificazione: Dispositivo di spruzzo refrigerante e lubrificazione centralizzata automatica.
• Bloccaggio: Attrezzaggi standard con dispositivo di cambio rapido per ridurre i tempi di setup.
• Guide: Guide a rulli o scorrevoli a seconda dei requisiti di rigidità dinamica.
• Sicurezza & accessori: Torretta utensili rotante 45° ad alta velocità, visualizzatore digitale (DRO), divisore, carter di protezione, arresto d'emergenza, blocco di sicurezza, lampada da lavoro LED, disco da taglio.

Caso applicativo

• Cliente: Produttore di componenti meccanici (Corea del Sud).
• Pezzo: Flange di trasmissione e carter ingranaggi lavorati da barra.
• Setup: XK6032 con tavola rotante CNC e sistema DRO.
• Risultati: Tolleranze di lavorazione mantenute entro ±0,015 mm su superfici multi-angolari; tempi di cambio pezzo ridotti di ~40% mediante programmazione 4 assi; maggiore consistenza della finitura superficiale e riduzione degli interventi manuali.
• Feedback cliente: “La XK6032 ha semplificato il nostro flusso di lavorazione delle flange e aumentato la produttività senza compromettere la precisione.”

Specifiche tecniche

• Dimensioni tavola: 1325×320 mm
• Capacità carico tavola: 300 kg
• Corsa X/Y/Z: 700 / 300 / 350 mm
• Tavola rotante: Indicizzazione automatica 360°, precisione di indicizzazione ±0,001°
• Capacità di lavorazione: Lavorazione simultanea su quattro assi (modi verticali & orizzontali)
• Mandrino: Mandrino a velocità variabile (consigliato)
• Dettagli tavola: Tavola a T; tavola inclinabile ±45° opzionale; supporto tavola rotante e sistema di coordinate
• Alimentazione: Alimentazione manuale con opzione di regolazione elettrica
• Raffreddamento & lubrificazione: Dispositivo di spruzzo; lubrificazione centralizzata automatica
• Bloccaggio: Attrezzaggi standard e dispositivo di cambio rapido
• Guide: Guide a rulli o scorrevoli di precisione
• Sicurezza & protezione: Carters di protezione, arresto d'emergenza, blocco di sicurezza, lampada LED, DRO, divisore
