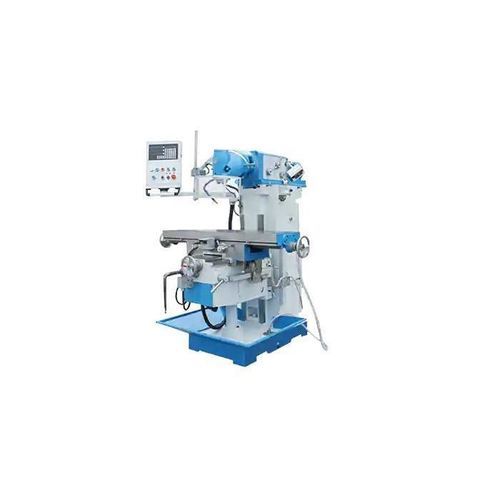

Fresatrice 3 assi XL6230C

verticalea colonnaservomotorizzata

Panoramica
La serie XL6230 di fresatrici verticali a ram offre una piattaforma di lavorazione rigida ed economica con ram in ghisa HT250 temprata e superfici raschiate a mano per mantenere la precisione nel tempo. Disponibile con comando manuale o con avanzamento tavola servo opzionale, e progettata per l'installazione successiva di DRO o retrofit CNC per supportare l'automazione progressiva.

Caratteristiche principali

• Ram e guide indurite: Ram in ghisa HT250 temprata e guide indurite con superfici raschiate a mano per rigidità e resistenza all'usura durature.
• Sistema di avanzamento di precisione: Assi X/Y/Z con guide indurite; viti a ricircolo di sfere precaricate opzionali per maggiore precisione di posizionamento.
• Funzionamento manuale con regolazione fine: Volanti di grandi dimensioni e manopole micrometriche per finiture accurate.
• Avanzamento tavola servo (opzionale): Avanzamento servo a tre assi opzionale che aumenta la ripetibilità e riduce l'affaticamento dell'operatore in lavorazioni lunghe o ripetitive.
• Architettura pronta per l'upgrade: La macchina supporta l'installazione di DRO e retrofit CNC, consentendo investimenti graduali verso la produzione automatizzata.

Configurazioni consigliate

• Sistema mandrino: Mandrino a velocità regolabile.
• Tavola di lavoro: Tavola con scanalature a T; tavola inclinabile ±45°, tavola rotante e supporto per sistema di coordinate opzionali.
• Sistema di avanzamento: Avanzamento manuale con volanti grandi; regolazione elettrica e avanzamento servo disponibili.
• Raffreddamento e lubrificazione: Dispositivo di spruzzo refrigerante; lubrificazione centralizzata automatica opzionale.
• Sistema di bloccaggio: Morsetti standard e dispositivi di bloccaggio a cambio rapido supportati.
• Guide di precisione: Possibilità di guide a pattino oppure scorrevoli.
• Sicurezza e accessori: Coperture protettive, arresto di emergenza, blocco di sicurezza, lampada da lavoro LED, supporto per testa divisoria, torrette rotanti ad alta velocità opzionali.

Tabella modelli (dimensioni principali)
Dimensione tavola: 1370×300 mm
Scanalature a T (N./larghezza/passo): 3/14/80 mm
Corsa max tavola X/Y/Z: 1000/380/400 mm

Caso applicativo

• Cliente: Produttore di utensili – Indonesia.
• Pezzo: Basamenti di fissaggio in acciaio e staffe flangiate.
• Configurazione: XL6230 con DRO opzionale e avanzamento tavola assistito da servo.
• Risultati: Stabilità dimensionale raggiunta entro ±0,02 mm; tempo di finitura ridotto del 25% con avanzamento servo.
• Feedback cliente: «L'XL6230 garantisce rigidità costante e un percorso chiaro dall'operatività manuale alla produzione assistita CNC.»

Specifiche / Dati tecnici

• Modello: XL6230C (serie XL6230).
• Dimensione tavola: 1370 × 300 mm.
• Scanalature a T: 3 scanalature, larghezza 14 mm, passo 80 mm.
• Corsa max (X/Y/Z): 1000 / 380 / 400 mm.
• Ram e guide: Indurite (ghisa HT250 temprata), superfici raschiate a mano.
• Opzioni di avanzamento: Avanzamento manuale con grandi volanti; avanzamento tavola servo a tre assi opzionale; viti a sfere precaricate opzionali.
• Aggiornabilità: Supporta DRO e retrofit CNC.
• Mandrino: Mandrino a velocità regolabile (raccomandato).
• Opzioni tavola: Tavola con scanalature a T, tavola rotante ±45°, tavola rotativa e supporto sistema di coordinate.
• Raffreddamento/lubrificazione: Dispositivo di spruzzo refrigerante; lubrificazione centralizzata automatica opzionale.
• Bloccaggio: Morsetti standard e dispositivi di bloccaggio a cambio rapido supportati.
• Sicurezza/funzioni: Coperture protettive, arresto di emergenza, blocco di sicurezza, lampada LED da lavoro, supporto testa divisoria, torrette rotanti ad alta velocità opzionali.
