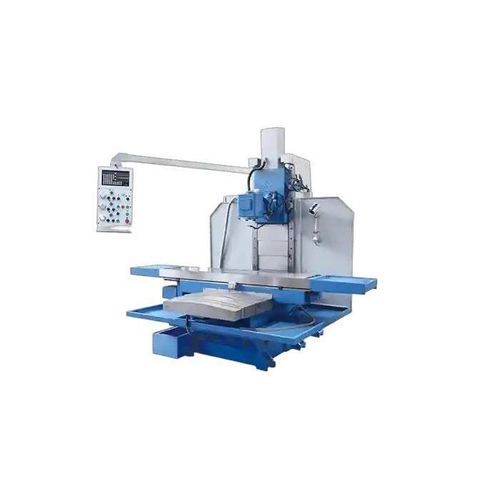

Fresatrice CNC 3 assi XK715

orizzontaleper acciaiocon ripiano fisso

Panoramica
La serie XK715/XK716 di fresatrici orizzontali su banco CNC è progettata per lavorazioni di grandi dimensioni che richiedono rigidità, precisione ed efficienza. Con banco fisso e colonna/testa mobile, la macchina garantisce elevata rigidità strutturale per tagli profondi e lunghi. Integra sistemi di avanzamento servo, gruppi mandrino in acciaio legato di alta qualità e raffreddamento avanzato per supportare lavorazioni sia verticali che orizzontali, risultando adatta a macchine pesanti, produzione di stampi e apparecchiature energetiche.

Dimensioni principali

• Dimensione tavola: 2500 × 600 mm
• Corsa tavola - X: 1800 mm
• Corsa tavola - Y: 700 mm

Caratteristiche principali

• Ampia corsa e capacità di carico: 1800 mm sull'asse X e 700 mm sull'asse Y per pezzi di grande formato.
• Tecnologia mandrino di precisione: mandrino in acciaio legato di alta qualità, bilanciato dinamicamente e supportato da cuscinetti ceramici precaricati con lubrificazione a nebbia d'olio per una maggiore durata.
• Sistema di controllo termico efficiente: flusso refrigerante ad ampia copertura con filtrazione a doppio stadio e separazione olio/acqua per mantenere condizioni di taglio stabili e ridurre la manutenzione.
• Meccanismo di avanzamento CNC avanzato: precisione di posizionamento in anello chiuso ±0,005 mm con regolazione intelligente dell'avanzamento servo per migliorare la ripetibilità.
• Supporto per modalità di lavorazione doppia: configurabile per lavorazioni verticali e orizzontali con accessori rotativi opzionali per capacità estese.

Configurazioni consigliate

• Sistema mandrino: mandrino a velocità variabile infinita, testa rotante 360°
• Tavola di lavoro: tavola rotante orizzontale di grandi dimensioni ±45°
• Sistema di avanzamento: viti a ricircolo di sfere su tre assi, opzione avanzamento manuale, regolazione avanzamento elettrica
• Raffreddamento e lubrificazione: sistema di spruzzo refrigerante, serbatoio acqua di raffreddamento, pompa di lubrificazione elettronica automatica
• Sistema di bloccaggio: testa divisore, attrezzature su misura
• Sistema di azionamento: azionamenti servo motore indipendenti su tre assi
• Guide di precisione: guide a rulli o guide scorrevoli (configurabili)
• Altro (protezione di sicurezza): torretta portautensili rotante ad alta velocità 45°, visualizzazione digitale, testa divisore, volantino tipo E, coperture protettive, pulsante di arresto d'emergenza, blocco di sicurezza

Caso applicativo

• Cliente: produttore di macchine per costruzioni pesanti – India
• Pezzo: piastre di base in acciaio e strutture telaio per escavatori
• Configurazione: XK716 con tavola rotante CNC 4° asse e unità di raffreddamento del mandrino
• Risultati: planaritá mantenuta a ±0,01 mm su 1200 mm; riduzione del tempo ciclo di lavorazione del 25% grazie all'ottimizzazione delle avanzamenti e dell'indicizzazione rotante; migliorata la consistenza delle parti e la finitura superficiale nella produzione su più turni
• Feedback del cliente: "Questa macchina ha superato le nostre aspettative in termini di rigidità e produttività. La sua capacità di mantenere la precisione sotto carico l'ha resa la scelta ideale per i nostri grandi componenti strutturali."

Specifiche tecniche

• Marca: MINNUO
• Modello / Serie: XK715/XK716 Series
• Tavola: 2500 × 600 mm
• Corsa asse X: 1800 mm
• Corsa asse Y: 700 mm
• Mandrino: mandrino in acciaio legato di alta qualità, bilanciato dinamicamente; cuscinetti ceramici precaricati; lubrificazione a nebbia d'olio; velocità variabile infinita (consigliata)
• Precisione di posizionamento: ±0,005 mm in anello chiuso (sistema di avanzamento)
• Azionamento avanzamento: azionamenti servo indipendenti su tre assi; viti a ricircolo di sfere su tre assi
• Opzioni tavola: tavola rotante orizzontale grande ±45°; accessori rotativi opzionali (4° asse)
• Raffreddamento e filtrazione: flusso refrigerante ad ampia copertura con filtrazione a doppio stadio e separazione olio/acqua; serbatoio acqua di raffreddamento
• Lubrificazione: pompa di lubrificazione elettronica automatica
• Bloccaggio e utensileria: testa divisore; attrezzature su misura; torretta portautensili rotante ad alta velocità 45°
• Guide: guide a rulli o guide scorrevoli (configurabili)
• Applicazioni tipiche: componenti per macchine pesanti, produzione stampi, apparecchiature per l'energia, grandi parti strutturali
