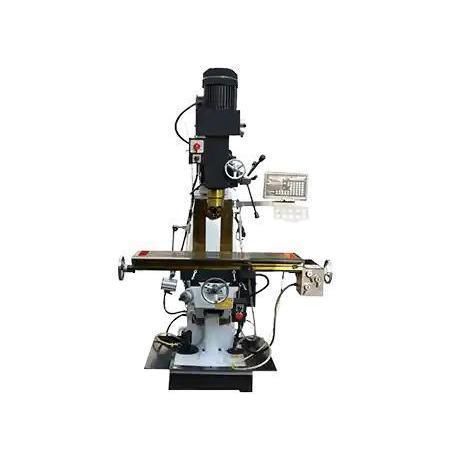

Foratrice-fresatrice verticale ZX7550CW

per acciaioper lastra metallicaad alta precisione

Descrizione del prodotto
Lo ZX7550CW è una fresatrice-trapano verticale compatta progettata per lavorazioni multipurpose in ambienti industriali e didattici. Integra foratura, fresatura, alesatura, rettifica e filettatura in un'unica unità, adatta per produzione a piccoli lotti, riparazione utensili e prototipazione.

Informazioni generali

• Dimensione tavola: 1000×240 mm
• Larghezza massima fresatura in punta: 100 mm
• Diametro massimo foratura: 50 mm

Caratteristiche principali

• Cinque funzioni integrate: foratura, fresatura, alesatura, rettifica, filettatura
• Testa mandrino verticale ruotabile di 90° per lavorazioni angolari
• Ingombro compatto per officine, centri di formazione e reparti utensileria
• Opzionali: avanzamento automatico e visualizzatore digitale (DRO)
• Basamento in ghisa e guide indurite per rigidità e durata

Configurazioni raccomandate

• Sistema mandrino: mandrino a velocità regolabile
• Tavola: tavola a T; tavola inclinabile ±45°; opzioni tavola rotante o divisore
• Sistema di avanzamento: avanzamento manuale standard; avanzamento elettrico/automatico opzionale
• Raffreddamento e lubrificazione: dispositivo di nebulizzazione del refrigerante; lubrificazione centralizzata automatica opzionale
• Morsetteria: dispositivi di serraggio standard; opzione cambio rapido
• Sicurezza e accessori: torretta utensili ad alta velocità (45°), DRO, carter di protezione, arresto di emergenza, blocco di sicurezza, lampada LED, disco da taglio

Caso applicativo

• Cliente: officina utensileria (esempio locale)
• Pezzo: dime e staffe in acciaio per manutenzione macchine
• Configurazione: ZX7550CW dotato di DRO e avanzamento automatico (configurazione esempio)
• Risultati: precisione in fresatura di scanalature ≤±0,02 mm; tempo ciclo ridotto di ~35% grazie alla capacità multi-processo; finitura superficiale Ra ≤1,6 μm su acciaio dolce
• Feedback cliente: soddisfa i requisiti per operazioni a basso volume e alta variabilità

Caratteristiche / specifiche tecniche

• Tavola: 1000×240 mm (opzione tavola a T)
• Larghezza massima fresatura in punta: 100 mm
• Diametro massimo foratura: 50 mm
• Funzioni combinate: foratura, fresatura, alesatura, rettifica, filettatura
• Mandrino: velocità regolabile (configurabile)
• Testa mandrino: verticale, ruota 90° per lavorazioni angolari
• Opzioni tavola: inclinabile ±45°; tavola rotante/divisore disponibile
• Avanzamento: manuale standard; elettrico/automatico opzionale
• Raffreddamento: dispositivo di nebulizzazione del refrigerante
• Lubrificazione: lubrificazione centralizzata automatica opzionale
• Costruzione: basamento in ghisa; guide indurite
• Morsetteria: dispositivi standard; opzione cambio rapido
• Sicurezza: carter protettivi, arresto di emergenza, blocco di sicurezza, lampada LED
• Precisione tipica (esempio): fresatura di scanalature ≤±0,02 mm; finitura Ra ≤1,6 μm (acciaio dolce)
