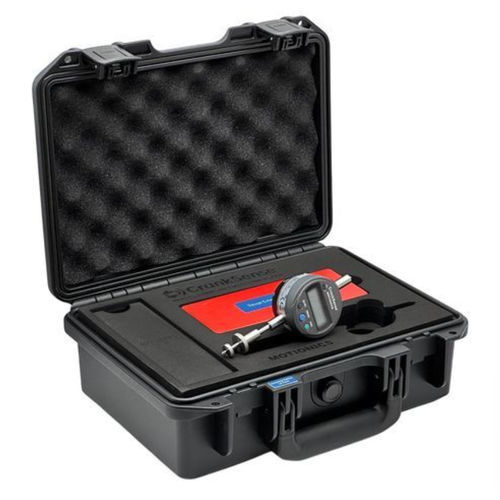

Kit di test di flessione CrankSense

di posizionedi deflessionedi deformazione

Panoramica
Il kit di prova deformazione albero motore wireless Motionics utilizza un comparatore Bluetooth Motionics per eseguire test di deflessione sulla flangia dell'albero motore. Utilizzando un iPad o un PC Windows, gli operatori possono registrare i dati di deflessione in modalità wireless, in modo semplice e senza errori. Grazie alla misura dell'angolo di rotazione integrata non è necessario segnare i punti di prova sulla flangia. L'app Crankshaft Test mostra l'angolo dell'albero motore e notifica l'utente quando l'albero ruota fino ai punti di prova. Nel software Windows le misurazioni possono essere eseguite automaticamente nei punti di test impostati. Al termine di ogni prova è possibile generare e salvare un rapporto di prova in formato PDF.

Software
Applicazione iPad: Crankshaft Deflection Test Wireless (iOS/iPad).
Applicazione Windows: Crankshaft Deflection Test Wireless for Windows (supporta lo streaming delle letture a PC Windows con dongle Bluetooth appropriato).

Funzionalità dell'app

• Registrazione dati wireless
• Indicatore angolo di rotazione
• Risultati delle misure organizzati in tabella
• Notifica automatica dei punti di prova
• Calcolo automatico della deflessione verticale/orizzontale
• Test gioco assiale incluso
• Generazione report di prova
• Firma dell'operatore
• Gestore di archiviazione locale dei report
• Invio report via email e stampa wireless

Contenuto della confezione

• Comparatore di albero motore wireless Motionics ×1
• Sonda regolabile ×1
• Set aste di prolunga (1/2 in. a 6 in., una di ogni) ×1
• Punzone 60° ×1
• Valigetta protettiva ×1
• Cavo di ricarica USB ×1
• Alimentatore USB ×1
• App Crankshaft Deflection Test per iPad ×1
• Manuale utente ×1
• iPad Mini 5 con custodia protettiva (opzionale)
• Garanzia estesa (opzionale)

Specifiche
Kit di prova deformazione albero motore wireless
Risoluzione — 0.0001″ / 0.001 mm
Intervallo di misura — 0.4″ / 10 mm
Connettività — Bluetooth 4.0
Precisione — 0.00012″
Frequenza di trasmissione dati wireless — 10 Hz
Portata trasmissione wireless — fino a 66 ft / 20 m (interno) / 100 ft / 30 m (esterno)
Intervallo gap flangia albero — 6.29 a 28.34″ / 160 a 720 mm (intervallo ridotto fino a 5.7″ / 145 mm disponibile come opzione)
Temperatura di esercizio — 32 a 122 °F
Batteria — 400 mAh ricaricabile
Autonomia batteria — 30 ore
Ricarica — 5 VDC USB
Caratteristica — Misura dell'angolo di rotazione integrata con risoluzione 1°

Specifiche tecniche / Caratteristiche

• Risoluzione: 0.0001″ / 0.001 mm
• Intervallo di misura: 0.4″ / 10 mm
• Connettività: Bluetooth 4.0
• Precisione: 0.00012″
• Frequenza dati: 10 Hz
• Portata trasmissione: fino a 66 ft / 20 m (interno) e 100 ft / 30 m (esterno)
• Intervallo gap flangia: 6.29–28.34″ / 160–720 mm (opzione corta fino a 5.7″ / 145 mm)
• Temperatura di esercizio: 32–122 °F
• Batteria: 400 mAh ricaricabile (circa 30 ore di utilizzo)
• Ricarica: 5 VDC USB
• Funzione speciale: Misura dell'angolo di rotazione integrata (risoluzione 1°)
