Analizzatore di vibrazioni per monitoraggio di macchina SWK1

per monitoraggio condizioni della macchinaper manutenzione predittivaportatile

Panoramica
ShakerWatch di Motionics è uno strumento wireless di misurazione e analisi delle vibrazioni basato su iPad, progettato per setacci vibranti e shale shaker. Utilizza un accelerometro triassiale con base magnetica per il fissaggio sui punti di prova e misura il moto su tre assi. La connettività Bluetooth Low Energy elimina cavi e connettori, migliorando sicurezza, facilità d'uso e durata.

Capacità principali
ShakerWatch esegue test di orbita X-Y con calcoli automatici di RPM, forza G, corsa e angolo. Il sistema supporta inoltre test bump, misurazioni di spostamento laterale e test di vibrazione della struttura di supporto per valutare la performance e lo stato dell'apparecchiatura.

Presentazione prodotto e demo
Video di presentazione e dimostrazione illustrano le procedure di prova tipiche e i flussi di lavoro, inclusi test di orbita, test bump e sostituzione della batteria. Queste risorse aiutano i tecnici a standardizzare le ispezioni e a interpretare i risultati.

Software

• App ShakerWatch per iPad (connessione all'accelerometro triassiale wireless)
• Trasmissione wireless del segnale di vibrazione (BLE)
• Compensazione automatica dell'angolo di inclinazione del sensore
• Test di orbita con calcolo automatico di RPM, G, corsa e angolo
• Forma d'onda temporale interattiva, spettro FFT e grafico orbita X-Y (G Motion Plot)
• Test di spostamento laterale codificati a colori per valutazione rapida
• Test bump con rilevamento automatico della frequenza dominante
• Allega foto e note alle registrazioni di prova
• Generazione automatica di report PDF
• Database locale e gestore dei record di prova
• Esporta dati di prova in Excel e PDF

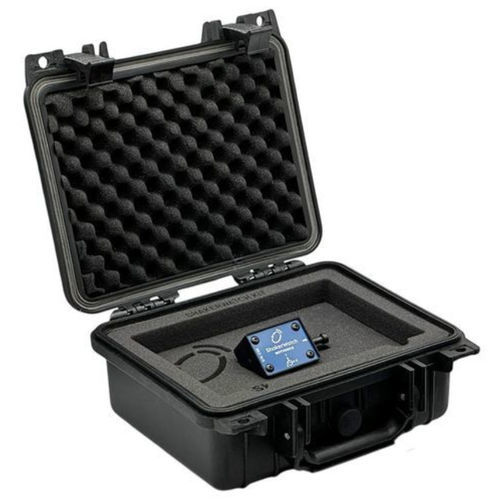

Contenuto della confezione

• Accelerometro wireless ShakerWatch
• Pile a bottone CR2477 ×2
• Guida dell'utente
• Custodia protettiva ShakerWatch
• Applicazione ShakerWatch per iPad
• Opzionale: iPad con custodia protettiva
• Opzionale: garanzia estesa 3 anni

Specifiche tecniche
ShakerWatch — Specifica
Tipo di accelerometro: triassiale
Gamma di misura: ±40g
Frequenza di risonanza: ≈5500 Hz
Frequenza di campionamento: 500–4000 Hz (regolabile)
Dimensione blocco dati: 256–4096 campioni (regolabile)
Connettività: Bluetooth Low Energy (BLE)
Portata trasmissione dati: 98 ft (30 m)
Peso: 172 g (0,380 lb)
Dimensioni: 81 × 52 × 40 mm (3,2" × 2,0" × 1,6")
Temperatura di esercizio: -20 a 60 °C (-4 a 140 °F)
Protezione ingressi: IP66
Base magnetica: tonda, forza 35 lb (15,88 kg)
Batteria: CR2477 3V (sostituibile)
Durata batteria: ~500 ore
Compatibilità software: iPadOS

Caratteristiche tecniche

• Accelerometro: triassiale
• Gamma di misura: ±40g
• Frequenza di campionamento: 500–4000 Hz (regolabile)
• Dimensione blocco dati: 256–4096 campioni (regolabile)
• Connettività: Bluetooth Low Energy (BLE)
• Portata trasmissione: 98 ft (30 m)
• Indice IP: IP66
• Tipo batteria: CR2477 (sostituibile), autonomia ~500 h
• Peso: 172 g; Dimensioni: 81 × 52 × 40 mm
• Software: app ShakerWatch per iPad (iPadOS)
