Kit di test di pressione PileSense™

di compressionedi posizionedi deflessione

Panoramica del prodotto
Il kit per prova di carico statica su pali PileSense™ misura la deformazione del palo sotto diverse condizioni di carico utilizzando indicatori a quadrante Bluetooth (BlueDials) insieme a un sensore di pressione Bluetooth (BluePSI) o celle di carico wireless. Più BlueDials (fino a 6 su iPad, di più su PC Windows) si fissano al palo per registrare i movimenti durante l'applicazione e la rimozione del carico. Il sensore di pressione può essere montato su una pompa idraulica oppure si può utilizzare un dinamometro wireless. Tutti i dispositivi wireless inviano letture sincronizzate in tempo reale all'app per iPad o al software MultiGage per Windows.

Capacità principali

• Misurazione wireless simultanea della deformazione del palo e del carico applicato
• Letture sincronizzate in tempo reale da più tipi di sensori
• Supporto multipiattaforma: app dedicata per iPad e MultiGage per Windows
• Connettività cloud opzionale per monitoraggio remoto, avvisi e storico dati

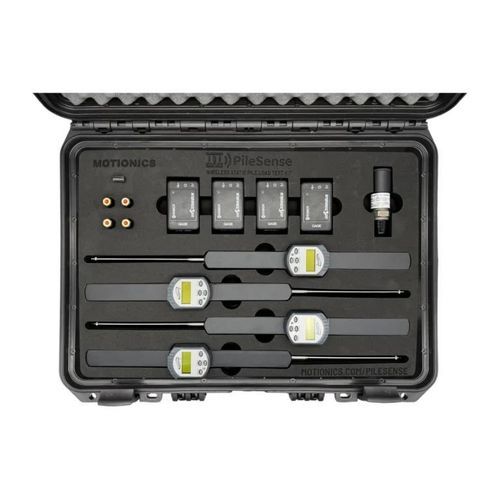

Incluso

• Indicatore a quadrante Bluetooth (BlueDial) – fino a 6 unità
• Sensore di pressione Bluetooth (BluePSI)
• Cavo di ricarica USB e adattatore di alimentazione USB
• Custodia protettiva
• App iPad Pile Load Test (fornita)
• Opzionale: iPad Mini 5 con custodia protettiva
• Opzionale: Garanzia estesa

Software

• iOS: app Pile Load Test per abbinare indicatori e celle di carico wireless, registrare prove e usare template di prova personalizzati
• Windows: software MultiGage per Windows più dongle Bluetooth USB per trasmettere letture da più dispositivi a qualsiasi PC Windows (Win7 o successivo)
• MultiGage Cloud: piattaforma IoT per connettere i sensori Bluetooth a Internet per monitoraggio in tempo reale, cronologia, cruscotti, avvisi e analisi

Applicazioni e vantaggi

• Soluzione wireless per prove di carico su pali che aumenta efficienza e sicurezza in cantiere eliminando i collegamenti cablati
• Registrazione simultanea da più sensori di spostamento e carico per una documentazione completa della prova
• Workflow multipiattaforma e compatibile cloud che consente ai team di visualizzare dati live localmente o da remoto e generare rapporti di prova

Specifiche tecniche

• Indicatore a quadrante Bluetooth (BlueDial): Campo di misura: 2" / 50 mm; Risoluzione: 0.0005" / 0.01 mm; Bluetooth Low Energy; Intervallo dati: 0.1 s; Portata: fino a 66 ft / 20 m (interno) e 100 ft / 30 m (esterno); Temperatura di funzionamento: 32 to 122 °F; Batteria indicatore: CR2032; Batteria trasmettitore: 400 mAh ricaricabile.
• Sensore di pressione Bluetooth (BluePSI): Campo di misura: 0–5000 psi (altre opzioni disponibili); Precisione: ±0.25% FS; Bluetooth 4.0; Intervallo dati: 5 s (configurabile); Portata: fino a 66 ft / 20 m; Temperatura di funzionamento: -4 to 185 °F; Batteria: CR2050; Attacco pressione: 1/4-18 NPT (opzioni disponibili).
• Celle di carico Bluetooth: Capacità variabili per modello (esempi: dinamometro 6.5 te / 14,300 lb; celle di compressione 5–1,000 te; celle di trazione 1000 kg–500 te); Risoluzione e precisione variabili (es.: risoluzione dinamometro 0.001 te / 2 lb; precisione ±0.2% FS per dinamometro, ±0.1% FS per compressione/trazione); Frequenza wireless: 10 Hz; Portata: 100 m / 328 ft; Temperatura di funzionamento: -10 to 50 °C; Grado IP: IP67; Alimentazione: 4x AA; Autonomia: ~500 h.
• Caratteristiche di sistema: Supporto per più BlueDials (fino a 6 su iPad, più su PC), letture sincronizzate multi-sensore, template di prova personalizzabili nell'app Pile Load Test, gateway cloud opzionale per accesso remoto, avvisi di disconnessione o batteria bassa e cruscotti/analisi personalizzabili in MultiGage Cloud.
