Kit di test di pressione WRK783

manualecontrollato da computercomputerizzata

Panoramica

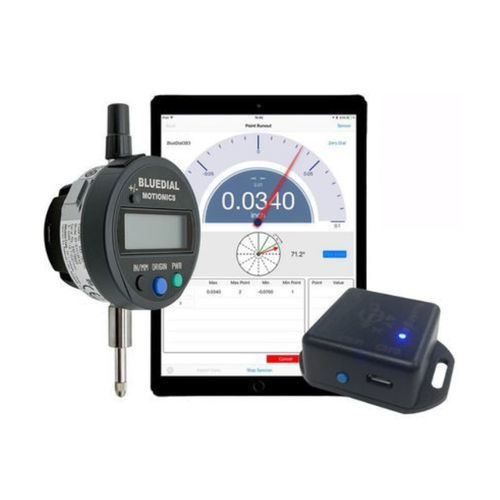

Il Motionics Wireless Rotor Runout Kit è composto da un comparatore Bluetooth (BlueDial), un sensore di angolo Bluetooth (BlueAngle) e l'app Runout per iPad. BlueAngle si fissa alla faccia terminale o alla circonferenza del rotore tramite base magnetica e misura continuamente l'angolo di rotazione, mentre BlueDial misura lo spostamento radiale al bordo del piano rotante. Entrambi i sensori trasmettono i dati in modalità wireless all'iPad e l'app Runout sincronizza letture di spostamento e angolo per ricostruire il profilo del rotore per analisi di runout e bilanciamento.

Funzionalità
L'app Runout visualizza i dati raccolti con un indicatore a sonda configurabile per le letture BlueDial (opzioni di numero di tacche e intervallo/risoluzione regolabile). Una lancetta analogica mostra lo spostamento; BlueAngle è rappresentato da una freccia rotante che indica la posizione angolare. Il sistema supporta la connessione simultanea di fino a 9 sensori di spostamento per testare più piani in una singola sessione. Dopo il test è possibile esportare i dati grezzi o generare e salvare un report PDF sull'iPad; un gestore locale di registrazioni permette di recuperare sessioni e report precedenti.

Caratteristiche dell'app

• Misurazione wireless simultanea di spostamento e angolo di rotazione
• Connettività multi-sensore (test fino a 9 piani simultaneamente)
• Applicabile a rotori orizzontali e verticali
• Numero di punti di misura sul perimetro definibile dall'utente
• Pagina stato sensori con intensità segnale, livello batteria e nome visualizzabile modificabile
• Indicatore a sonda con intervallo/risoluzione regolabile e lancetta rotante
• Grafico cartesiano (angolo-lettura) e polare
• Smussamento dati tramite media mobile
• Varie opzioni di esportazione e generazione report PDF
• Gestore locale registrazioni per recuperare dati e report precedenti

Incluso nel kit

• BlueDial x1
• BlueAngle x1
• Cavo di ricarica USB x2
• Adattatore di alimentazione USB (ordini USA solo) x2
• Valigetta protettiva x1
• App Runout per iPad x1
• Manuale utente x1
• iPad con custodia protettiva (opzionale)
• Garanzia estesa (opzionale)

Nota
Nota: Il kit viene fornito con un solo comparatore. È possibile aggiungere comparatori aggiuntivi su richiesta.

Caratteristiche / Specifiche tecniche

• Modelli BlueDial: BD10-783 e BD10-793
• Intervallo di misura BlueDial: 0,5" / 12,7 mm
• Risoluzione BlueDial: BD10-783 = 0,0005" / 0,01 mm; BD10-793 = 0,0001" / 0,001 mm
• Precisione BlueDial: BD10-783 = 0,0008"; BD10-793 = 0,00012"
• Frequenza dati wireless BlueDial: 10 Hz
• Portata trasmissione BlueDial: 65 ft / 20 m (interno) / 100 ft / 30 m (esterno)
• Temperatura operativa BlueDial: 32 a 122 °F
• Batteria BlueDial: ricaricabile 400 mAh
• Autonomia BlueDial: 60 hrs
• Intervallo di misura BlueAngle: 360°
• Risoluzione BlueAngle: 0,1°
• Frequenza dati wireless BlueAngle: 50 Hz
• Portata trasmissione BlueAngle: fino a 65 ft / 20 m
• Dimensioni BlueAngle: 1.58 x 1.58 x 0.79"
• Temperatura operativa BlueAngle: 32 a 122 °F
• Batteria BlueAngle: ricaricabile 150 mAh
• Autonomia BlueAngle: 10 hrs
