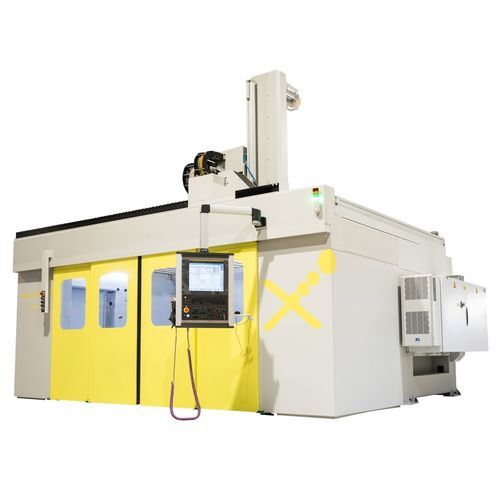

Centro di lavoro CNC 5 assi T con mandrino orientabileper metalli non ferrosiper compositi
Aggiungi ai preferiti
Confronta con altri prodotti
Vuoi acquistare direttamente?
Vai sul nostro Shop.
Caratteristiche
- Numero di assi
- 5 assi
- Orientazione del mandrino
- con mandrino orientabile
- Materiale lavorato
- per metalli non ferrosi, per compositi, per legno, per materie plastiche, per ceramica
- Struttura
- con portale mobile
- Testa del mandrino
- HSK A-63, HSK F63
- Numero di utensili
- 24 utensili, 32 utensili, 16 utensili, 8 utensili
- Altre funzioni
- di fresatura, lavorazione di smussatura
- Applicazioni
- per l'industria automobilistica, per il settore aeronautico, per il settore aerospaziale, per mobile, per l'industria delle materie plastiche
- Altre caratteristiche
- rigido, ad alta produttività, di precisione, a velocità regolabile, CE, modulare, con cambio pallet, ad ultrasuoni, multimandrino, a due stazioni, monotesta, di medie dimensioni, con testa inclinabile
- Corsa X
3.600 mm, 4.800 mm, 6.000 mm
(141,73 in, 188,98 in, 236,22 in)- Corsa Y
1.800 mm, 2.600 mm
(70,87 in, 102,36 in)- Corsa Z
1.200 mm, 1.400 mm
(47,24 in, 55,12 in)- Velocità di rotazione
Max.: 24.000 rpm
(150.796 rad.min-1)Min.: 18.000 rpm
(113.097 rad.min-1)- Potenza
Max.: 15 kW
(20,39 hp)Min.: 10 kW
(13,6 hp)- Altezza massima del pezzo
Max.: 1.200 mm
(47 in)Min.: 1 mm
(0 in)- Rotazione piano di lavoro (asse C)
Max.: 500 °
Min.: 1 °
- Velocità di avanzamento asse X
Max.: 84.000 mm/min
(55,12 in/s)Min.: 0 mm/min
(0 in/s)- Velocità di avanzamento asse Y
Max.: 84.000 mm/min
(55,12 in/s)Min.: 0 mm/min
(0 in/s)- Velocità di avanzamento asse Z-Not Tr-
Max.: 40.000 mm/min
(26,25 in/s)Min.: 0 mm/min
(0 in/s)- Carico massimo del piano di lavoro
Max.: 60.000 kg
(132.277 lb)Min.: 0 kg
(0 lb)- Peso massimo utensili
Max.: 15 kg
(33,1 lb)Min.: 0 kg
(0 lb)- Precisione di collocamento
Max.: 50 µm
Min.: 25 µm
- Ripetibilità
Max.: 25 µm
Min.: 12 µm
- Tempo per cambio utensile
Max.: 16 s
Min.: 8 s
- Peso totale
Max.: 20.000 kg
(44.092,45 lb)Min.: 7.000 kg
(15.432,36 lb)- Lunghezza totale
Max.: 10.000 mm
(393,7 in)Min.: 7.500 mm
(295,3 in)- Altezza totale
4.500 mm
(177,2 in)
Descrizione
Multiax ha sviluppato questo modello per lavorazioni veloci e precise di elementi tridimensionali generalmente utilizzati nelle applicazioni per plastiche rinforzate e compositi.
La Serie T è un modello affidabile, facile da usare, con capacità che sorprendono ed eccedono le aspettative degli utilizzatori. Questo è possibile grazie alla struttura rigida e la qualità della componentistica che consentono una eccellente tenuta nel tempo della ortogonalità degli assi e delle precisioni di posizionamento.
La struttura meccanica è stata testata ed ottimizzata con un software FEA che simula sollecitazioni estreme ed un uso continuativo pesante.
