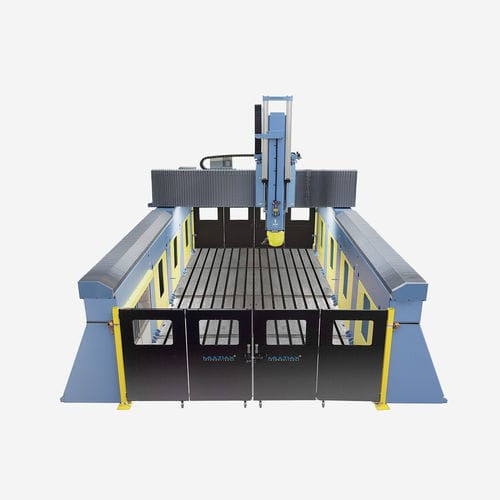

Centro di lavoro CNC 5 assi A series
6 assia mandrino orientabilecon portale mobile

centro di lavoro CNC 5 assi
centro di lavoro CNC 5 assi
centro di lavoro CNC 5 assi
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Numero di assi
5 assi, 6 assi
Orientazione del mandrino
a mandrino orientabile
Struttura
con portale mobile, a tavola mobile, a tavola fissa, con ripiano fisso
Materiale lavorato
per alluminio, per rame, per metalli non ferrosi, per ottone, per compositi, per legno, per materie plastiche, per ceramica
Testa del mandrino
HSK A-63, HSK F63
Numero di utensili
24 utensili, 32 utensili, 16 utensili, 8 utensili
Applicazioni
di foratura, per taglio, per l'industria automobilistica, per il settore aeronautico, per pezzi di grandi dimensioni, per utensili, per l'industria degli stampi, per pezzi di grande diametro, per lavorazione grafite, per veicolo, per l'aeronautica, per foratura, per profilati, per l'industria dell'alluminio, per profilati in alluminio, per grafite, per l'industria delle materie plastiche
Altre caratteristiche
CE, di fresatura, ad alta velocità, ad alta produttività, ad alta velocità, a due stazioni, ad umido, rigido, modulare, con cambio pallet, multimandrino, ad ultrasuoni, con nastro trasportatore, monotesta
Corsa X

Max.: 9.500 mm
(374 in)

2.600 mm, 9.500 mm
(102 in, 374 in)

Min.: 2.600 mm
(102 in)

Corsa Y

Max.: 36.000 mm
(1.417 in)

2.500 mm, 36.000 mm
(98 in, 1.417 in)

Min.: 2.500 mm
(98 in)

Corsa Z

Max.: 4.000 mm
(157 in)

1.200 mm, 4.000 mm
(47 in, 157 in)

Min.: 1.200 mm
(47 in)

Velocità di rotazione

Max.: 24.000 rpm
(150.796 rad.min-1)

Min.: 18.000 rpm
(113.097 rad.min-1)

Potenza

10 kW, 42 kW
(13,6 hp, 57,1 hp)

Altezza massima del pezzo

Max.: 3.000 mm
(118 in)

Min.: 1 mm
(0 in)

Velocità di avanzamento asse X

60.000 mm/min
(39 in/s)

Velocità di avanzamento asse Y

60.000 mm/min
(39 in/s)

Min.: 60.000 mm/min
(39 in/s)

Velocità di avanzamento asse Z-Not Tr-

30 mm/min
(0 in/s)

Min.: 30.000 mm/min
(20 in/s)

Precisione di collocamento

Max.: 80 µm

Min.: 25 µm

Ripetibilità

Max.: 40 µm

Min.: 12 µm

Tempo per cambio utensile

Max.: 16 s

Min.: 8 s

Peso totale

Max.: 40.000 kg
(88.184,9 lb)

Min.: 12.000 kg
(26.455,47 lb)

Lunghezza totale

Max.: 14.000 mm
(551,2 in)

Min.: 5.900 mm
(232,3 in)

Larghezza massima

4.700 mm, 40.000 mm
(185 in, 1.574,8 in)

Altezza totale

4.600 mm, 11.000 mm
(181,1 in, 433,1 in)

Descrizione

Strutture a portale chiuse, molto robuste, ponti mobili a guide alte per lavorazioni di grandi dimensioni. Questo robusto Centro di Lavoro è ideale per impiego su pezzi di misure impegnative. Le lavorazioni a CN più frequenti interessano la fresatura, il taglio, la foratura, la rivettarura, ecc. La struttura a ponte mobile realizzabile con una vasta gamma di accessori/componenti permette al cliente molte lavorazioni su grandi pezzi di dimensioni variabili, assicurando elevate velocità e perfetta finitura.
