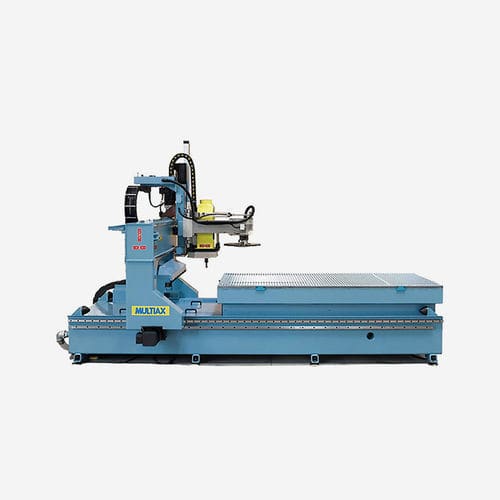

Centro di lavoro CNC con portale mobile N series
3 assi5 assi4 assi

centro di lavoro CNC con portale mobile
centro di lavoro CNC con portale mobile
centro di lavoro CNC con portale mobile
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Numero di assi
3 assi, 5 assi, 4 assi, 6 assi
Orientazione del mandrino
verticale
Struttura
con portale mobile, a tavola mobile, a tavola fissa
Materiale lavorato
per alluminio, per metalli non ferrosi, per ottone, per compositi, per legno, per materie plastiche
Numero di mandrini
a due mandrini, a 3 mandrini, a 4 mandrini
Testa del mandrino
HSK A-63, HSK F63
Numero di utensili
32 utensili, 16 utensili, 8 utensili
Applicazioni
di foratura, per taglio, per l'industria automobilistica, per il settore aeronautico, per porta, per schiume, per mobile, per l'aeronautica, per foratura, per porte e finestre, per l'industria del legno, per pannelli, per profilati, per profilati in alluminio, per l'industria delle materie plastiche, per l'industria dell'alluminio
Altre caratteristiche
modulare, ad alta velocità, compatto, ad alta produttività, ad alta precisione di taglio, a velocità regolabile, rigido, CE, a due stazioni, multimandrino, ad ultrasuoni, con testa inclinabile, lavorazione di smussatura, con mensola
Corsa X

Min.: 1.800 mm
(71 in)

Max.: 3.800 mm
(150 in)

Corsa Y

Min.: 1.800 mm
(71 in)

Max.: 16.000 mm
(630 in)

Corsa Z

Min.: 250 mm
(10 in)

Max.: 1.200 mm
(47 in)

Velocità di rotazione

Min.: 18.000 rpm
(113.097 rad.min-1)

Max.: 24.000 rpm
(150.796 rad.min-1)

Potenza

Min.: 10 kW
(13,6 hp)

Max.: 15 kW
(20,39 hp)

Velocità di avanzamento asse X

60.000 mm/min
(39 in/s)

Velocità di avanzamento asse Y

60.000 mm/min
(39 in/s)

Velocità di avanzamento asse Z-Not Tr-

40 mm/min
(0 in/s)

Precisione di collocamento

Min.: 25 µm

Max.: 50 µm

Ripetibilità

Min.: 12 µm

Max.: 23 µm

Tempo per cambio utensile

Min.: 8 s

Max.: 16 s

Peso totale

Min.: 4.500 kg
(9.920,8 lb)

Max.: 22.000 kg
(48.501,7 lb)

Descrizione

Questo modello è caratterizzato da un ponte mobile azionato da una coppia di servomotori alle due estremità ed è configurata in diverse versioni, design e pesi per applicazioni diverse quali, ad esempio NESTING di lastre d'alluminio a pacco, piastre d'alluminio o lavorazioni di pezzi stretti e lunghi. La struttura della serie N è anche molto utile per proporre configurazioni multiteste I modelli della Serie N si distinguono per essere dotati di un azionamento doppio che muove il ponte mobile da ambedue i lati in modo sincronizzato Questo tipo di macchina è configurata in differenti e variabili dimensioni, pesi per poter essere impiegata dal nesting di fogli di alluminio in pacchi fino, per esempio, alla lavorazione di componenti combinati estremamente lunghi. La medesima struttura viene utilizzata con elettromandrini multipli, spesso anche con tappeto mobile sul banco per consentire il passaggio e trasporto veloce dei materiali in caso di lavorazioni in grandi serie. In questo modello vengono impiegati differenti elettrromandrini (3-5 assi) adatti ai vari materiali da lavorare (alluminio, compositi, plastica, legno), eventuali dispositivi rotanti sul piano come i torni a CN, ed anche tutti quei dispositivi di servizio come l' estrazione di trucioli a mezzo nastro trasportatore collocato sotto il tavolo e l' aspirazione delle polveri.

Cataloghi

N Series
N Series
2 Pagine
