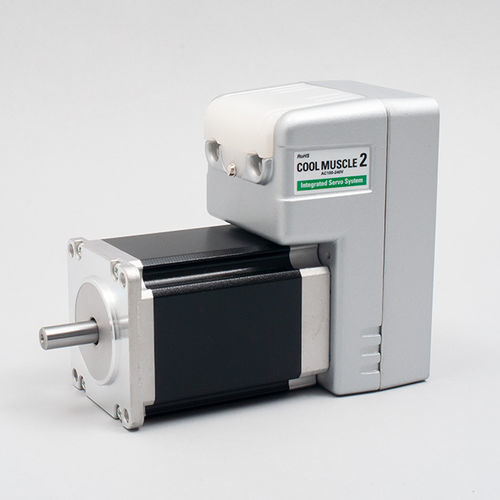

Servomotore con controllore integrato CM2-x-56B20C

ACmonofasetrifase

Panoramica
COOL MUSCLE 2 è un sistema servo AC integrato (CM2) che combina driver, controllore, encoder, alimentatore e funzioni PLC necessarie per il controllo servo. Consente il controllo diretto da PC o terminale e semplifica l'architettura del sistema riducendo i componenti esterni.

Compatto e semplice grazie all'integrazione
Tutti gli elementi tipicamente necessari per il controllo servo sono incorporati in COOL MUSCLE 2. Non è necessario un azionamento o un controllore esterno dedicato, permettendo un'installazione compatta e una messa in servizio semplificata per applicazioni industriali.

Vantaggi dell'integrazione

• Risparmio di cablaggio e spazio: Le connessioni mediante connettori riducono la complessità del cablaggio e l'ingombro dell'armadio quando si collega COOL MUSCLE 2 direttamente a PC, HMI o PLC.
• Riduzione dei costi: La funzione PLC integrata e il controllore riducono la necessità di hardware di controllo aggiuntivo, abbassando il costo totale del sistema.
• Soluzioni consolidate: COOL MUSCLE 2 è impiegato in ambito medicale, semiconduttori, intrattenimento e altri settori industriali.

Semplicità d'uso
La configurazione e l'operatività sono possibili da PC senza competenze approfondite nel tuning dei servo. Il PLC integrato e il set di comandi semplice facilitano la creazione e l'esecuzione delle sequenze di movimento.

Usabilità pratica

• Cablaggio facile: Connettori click per installazione rapida.
• Controllo semplice: I programmi di movimento memorizzati possono essere eseguiti tramite interruttori o comandi HMI.
• Programmazione semplice: Comandi semplici e utility riducono i tempi di sviluppo e modifica di programmi complessi.
• Software Utility CWL: Interfaccia intuitiva per impostazione parametri, gestione dati e monitoraggio in tempo reale.

Alta prestazione
COOL MUSCLE 2 impiega il controllo vettoriale per garantire movimenti fluidi e silenziosi con coppia efficiente su tutta la gamma di velocità. Supporta auto‑tuning e compensazione carico in tempo reale per prestazioni stabili da basse ad alte velocità.

Integrato e ad alte capacità

• Ampia gamma di velocità: Controllo da 0,012 RPM (molto lento) fino a 8.000 RPM (max varia in base alla dimensione). Risoluzione di posizione fino a 1/50.000 ppr (~0,0075°).
• Auto‑tuning / funzionamento senza tuning: Auto‑tuning integrato e controllo adattativo che riducono o eliminano la regolazione manuale dei guadagni compensando i cambiamenti di carico in tempo reale.
• Funzioni avanzate: Controllo coppia, interpolazione lineare e circolare, teaching, memorizzazione/esecuzione programmi di movimento e PLC integrato per estendere le capacità applicative.

Varie funzioni

• Funzione PLC: PLC integrato con operazioni aritmetiche e logiche per controllo a livello del dispositivo.
• Rete: Supporto fino a 15 assi in rete tramite cablaggio con connettori.
• LED di stato: LED superiore per controlli rapidi senza PC.
• Parametri configurabili: Numerosi parametri regolabili dall'utente consentono di adattare il sistema usando solo le impostazioni necessarie.
• Interpolazione: Interpolazione lineare e circolare implementate ed eseguibili tramite comandi semplici.

Specifiche tecniche

• Nome prodotto / famiglia: COOL MUSCLE 2 (CM2)
• Componenti integrati: driver/amplificatore, controllore, encoder, alimentatore, funzione PLC
• Controllo: controllo diretto da PC o terminale; PLC integrato per controllo applicativo
• Cablaggio: connessioni con connettori click per installazione semplificata
• Rete: supporta fino a 15 assi in rete tramite connettori
• Gamma di velocità: 0,012 RPM fino a 8.000 RPM (max varia in base alla dimensione)
• Precisione di posizione: 1/50.000 ppr (~0,0075 gradi)
• Metodo di controllo: controllo vettoriale per movimento fluido e silenzioso
• Regolazione: auto‑tuning e funzionamento adattativo (senza tuning manuale) con compensazione carico in tempo reale
• Funzioni: controllo coppia, interpolazione (lineare & circolare), teaching, memorizzazione/esecuzione programmi, LED di stato
• Software: Utility Software CWL per impostazione parametri, gestione dati e monitoraggio
• Applicazioni: medicale, semiconduttori, entertainment e altri settori industriali
