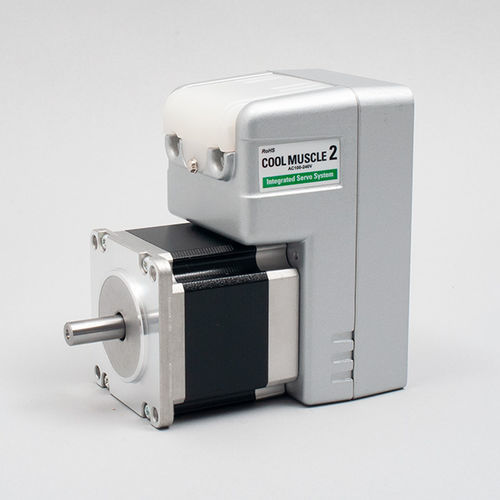

Servomotore con controllore integrato CM2-x-56B10C

ACmonofasetrifase

Panoramica
COOL MUSCLE 2 è un sistema servo AC tutto-in-uno che integra driver, controller, encoder, alimentazione e funzioni PLC necessarie per il controllo servo. Consente il controllo preciso del motore con collegamento diretto all'alimentazione e interfacce semplificate verso PC o terminali di visualizzazione.

Compatto e semplice grazie all'integrazione
Tutti i dispositivi normalmente richiesti per il controllo di un servo sono riuniti in COOL MUSCLE 2. L'hardware di controllo esterno è opzionale; l'unità può essere controllata direttamente da PC o terminale, semplificando l'installazione e il design del sistema.

Vantaggi dell'integrazione

• Risparmio di cablaggio e spazio: i connettori sui cavi semplificano il cablaggio e riducono l'ingombro permettendo il collegamento diretto a PC o PLC.
• Riduzione dei costi: la funzione PLC integrata consente il controllo locale di sequenze e movimenti, riducendo la necessità di controller esterni e abbassando il costo complessivo del sistema.
• Applicazioni comprovate: impiegato in milioni di installazioni, inclusi ambiti medicale, semiconduttori e intrattenimento.

Semplice
Configurazione e funzionamento possono essere eseguiti da PC senza competenze specifiche sui servomotori. Sequenze di movimento complesse sono programmabili tramite il PLC integrato, semplificando l'avvio.

Vantaggi operativi

• Cablaggio facile: connessioni "click & click".
• Controllo semplice: i programmi di movimento possono essere memorizzati ed eseguiti da interruttori.
• Programmazione semplice: set di comandi intuitivo per sviluppo e modifica rapidi dei programmi.
• Software Utility CWL: interfaccia intuitiva per impostazione parametri, gestione dati e monitoraggio.

Prestazioni elevate
COOL MUSCLE 2 utilizza un metodo di controllo vettoriale dedicato per movimenti silenziosi e fluidi e una trasmissione di coppia efficiente su tutta la gamma di velocità. L'ottimizzazione automatica in tempo reale riduce la necessità di tuning pur mantenendo le prestazioni a basse e alte velocità.

Integrato e ampia gamma di velocità
Controllo velocità da velocità molto ridotte (0,012 RPM) fino ad alte velocità (fino a 8.000 RPM a seconda della taglia). La risoluzione di posizione arriva a 1/50.000 ppr (~0,0075°). La velocità massima varia in base alla taglia del modello.

Alta funzionalità e funzioni varie
Funzioni disponibili: controllo coppia, interpolazione lineare e circolare, teaching, memorizzazione ed esecuzione programmi. Il PLC integrato supporta operazioni aritmetiche e logiche per il controllo locale dell'applicazione. Ulteriori caratteristiche: capacità di rete, LED di stato e numerosi parametri utente regolabili.

Caratteristiche e punti salienti

• Tutto-in-uno AC servo: driver, controller, encoder, alimentazione e PLC integrati.
• Funzionamento plug-and-play: controllo diretto da PC o terminale.
• Controllo vettoriale per movimento silenzioso, fluido ed efficiente.
• Concetto che riduce il tuning: controllo automatico/ottimale in tempo reale; auto-tuning disponibile.
• Ampia gamma di velocità: da 0,012 RPM ad alta velocità (fino a 8.000 RPM a seconda della taglia).
• Alta precisione di posizione: fino a 1/50.000 ppr (~0,0075°).
• PLC integrato: memorizzazione ed esecuzione di programmi; supporto di operazioni aritmetiche e logiche.
• Rete: fino a 15 assi collegabili via cavi.
• LED di stato per controllo senza PC/PLC.
• Molti parametri regolabili e CWL per configurazione, monitoraggio e modifica.
• Funzioni di interpolazione: interpolazione lineare e circolare disponibili ed eseguibili con comandi semplici.

Specifiche tecniche

• Famiglia / nome modello: COOL MUSCLE 2
• Componenti integrati: driver, controller, encoder, alimentazione, funzione PLC
• Metodo di controllo: controllo vettoriale
• Gamma di velocità (esempio): 0,012 RPM (molto lento) a 8.000 RPM (max varia in base alla taglia)
• Precisione di posizione: 1/50.000 ppr (circa 0,0075 gradi)
• Rete: fino a 15 assi collegabili via cavo
• Funzioni: controllo coppia, interpolazione (lineare & circolare), teaching, PLC aritmetico & logico, memorizzazione ed esecuzione programmi
• Interfaccia utente: Utility Software CWL per impostazione parametri, monitoraggio e modifica programmi
• Indicazione stato: LED di stato sulla parte superiore dell'unità
