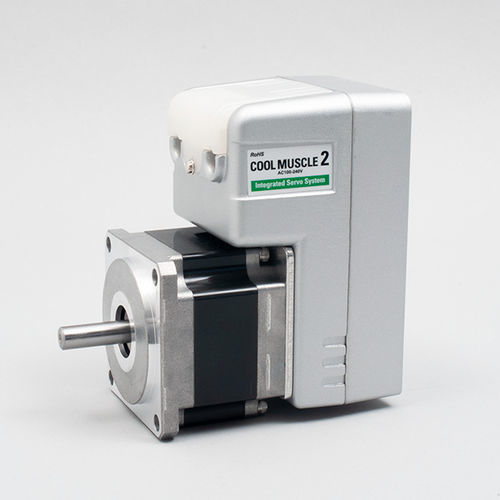

Servomotore con controllore integrato CM2-x-60A10C

ACmonofasetrifase

Panoramica del prodotto
COOL MUSCLE 2 è un sistema servo AC che integra driver, controller, encoder, alimentazione e funzioni PLC necessarie per il controllo servo. Consente il controllo diretto da PC o terminale e elimina la necessità di dispositivi di controllo esterni, semplificando architettura e installazione del sistema.

Integrazione — Compatto e semplice
Tutti i componenti normalmente richiesti per applicazioni servo sono consolidati in COOL MUSCLE 2 (driver, controller, encoder, alimentazione e PLC). Questo riduce cablaggio, spazio in quadro e il numero di dispositivi esterni necessari in loco.

Vantaggi dell'integrazione

• Risparmio di cablaggio e spazio: connessioni tramite connettori a cavo per collegamento diretto a PC o PLC, minimizzando cavi e ingombro.
• Riduzione dei costi: la funzione PLC integrata può eliminare la necessità di un PLC esterno, riducendo il costo complessivo del sistema.
• Affidabilità industriale: COOL MUSCLE 2 è stato impiegato in milioni di applicazioni nei settori medicale, dei semiconduttori, intrattenimento e altri.

Semplicità d'uso
Configurazione e funzionamento avvengono da PC; non è richiesta competenza specifica sui servomotori. Sequenze di movimento complesse possono essere programmate con il PLC integrato e memorizzate come programmi di movimento eseguibili tramite interruttori o comandi, riducendo i tempi di sviluppo.

Software utility
Il software Utility CWL offre un'interfaccia intuitiva per la configurazione dei parametri, la gestione dei dati e il monitoraggio in tempo reale dello stato di COOL MUSCLE 2.

Prestazioni
COOL MUSCLE 2 utilizza il controllo vettoriale per ottenere movimenti silenziosi e fluidi e coppia efficiente su tutta la gamma di velocità. Il sistema supporta la regolazione dei guadagni e una modalità di controllo tuningless automatica per l'adattamento in tempo reale al carico.

Funzionalità integrate
Include controllo coppia, interpolazione (lineare e circolare), controllo posizione, teaching e memorizzazione/esecuzione di programmi di movimento. Il PLC interno può gestire la logica completa dell'applicazione.

Funzionalità varie

• Funzione PLC: operazioni aritmetiche e logiche che permettono il controllo autonomo dell'applicazione.
• Rete: fino a 15 assi possono essere connessi in rete tramite connettori a cavo.
• LED di stato: LED superiore per controlli rapidi senza PC.
• Parametri estesi: numerosi parametri regolabili dall'utente per adattare il comportamento.
• Interpolazione: interpolazione lineare e circolare supportata ed eseguibile tramite comandi semplici.

Vantaggi per l'utente
COOL MUSCLE 2 semplifica cablaggio (connettori a innesto), controllo (pilotaggio diretto da PC/display e programmi di movimento memorizzati) e programmazione (comandi semplici con software intuitivo). È adatto ad applicazioni che richiedono controllo servo compatto e integrato in vari settori.

Specifiche tecniche

• Nome commerciale / modello: COOL MUSCLE 2
• Componenti integrati: driver, controller, encoder, alimentazione, funzione PLC
• Metodo di controllo: controllo vettoriale
• Taratura: auto‑tuning e modalità tuningless (controllo automatico adattivo in tempo reale)
• Intervallo di velocità: da molto basso (0,012 RPM) a alta velocità (fino a 8.000 RPM; la velocità massima dipende dalla taglia)
• Precisione di posizione: 1/50.000 ppr (0,0075°)
• Funzioni: controllo posizione, controllo coppia, interpolazione (lineare & circolare), teaching, memorizzazione & esecuzione di programmi di movimento
• PLC: PLC interno che supporta operazioni aritmetiche e logiche; può controllare applicazioni complete
• Capacità di rete: fino a 15 assi tramite connettori a cavo
• Indicatori: LED di stato sulla parte superiore dell'unità
• Software: Utility Software CWL per impostazione parametri, gestione dati e monitoraggio
• Applicazioni: medicale, semiconduttori, intrattenimento e vari settori industriali
