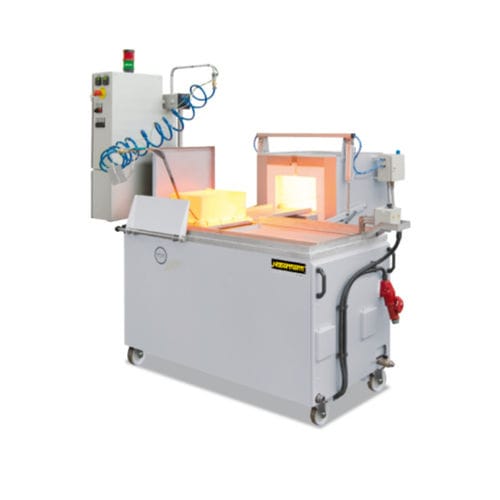

Macchina di tempra semiautomatica SHS 41

Questo sistema compatto semiautomatico è particolarmente idoneo per la tempra in un‘atmosfera di gas inerte e successivo raffreddamento del pezzo in olio o acqua. Consente di sottoporre a ricottura sotto gas inerte e raffreddamento anche pezzi più grandi. Il sistema è composto da un forno a camera N 41/H con apertura pneumatica della porta e piastre di caricamento nonché dal bagno di olio su ruote con meccanismo pneumatico di abbassamento integrato, da una griglia con campana gas, da una struttura portacampana nonché da un sistema di sicurezza con trappola per le fiamme di scarico. Il pezzo è posizionato sulla griglia e coperto con la campana. Dopo il prelavaggio con gas inerte la campana viene inserita, insieme alla griglia, nel forno a camara. A conclusione del trattamento termico la carica viene estratta dal forno e posizionata sul meccanismo di abbassamento. La campana viene fissata dalla struttura portacampana e la griglia è abbassata pneumaticamente. Per ottenere un raffreddamento ottimale, la carica viene mossa su e giù nel bagno di olio per mezzo del meccanismo pneumatico di abbassamento. Alla fine la carica viene spostata nella posizione di estrazione. Questo sistema conveniente può essere impiegato per processi di tempra eseguibili di solito soltanto in impianti complessi. • Forno a camera N 41/H • Apertura pneumatica della porta tramite pedale • Piastra di caricamento • Bagno di olio su ruote • Meccanismo pneumatico di abbassamento • Riscaldamento del bagno di olio • Indicatore della temperatura dell'olio • Griglia di caricamento e campana gas • Struttura portacampana • Sistema di gasaggio manuale • Asta con gancio
