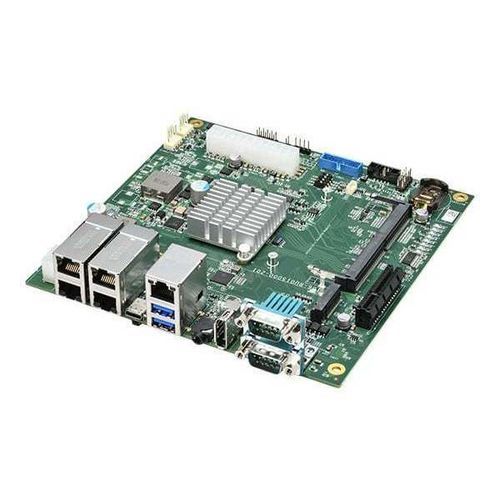

Carrier board Edge AI Jemii-150

industrialemini-ITXNVIDIA® Jetson Nano

Panoramica
La serie Jemii-150 semplifica l'integrazione per implementazioni industriali basate su NVIDIA Jetson combinando un fattore di forma Mini-ITX con compatibilità BSP e JetPack per i moduli NVIDIA Jetson Orin Nano e Orin NX. La piattaforma supporta il flashing diretto tramite NVIDIA SDK Manager per agevolare la portabilità del software dai kit di sviluppo ai sistemi di campo. Progettata per l'edge AI industriale, la Jemii-150 accetta ingressi di alimentazione flessibili, funziona su un ampio intervallo di temperature e offre più porte GbE con PoE++ opzionale e uno slot di espansione PCIe per estendere il sistema.

Caratteristiche principali

• Fattore di forma Mini-ITX compatibile con SOM Jetson Orin NX e Orin Nano
• Pronta al flash e allineata BSP con Jetson Orin Nano/Orin NX DevKit per flashing diretto
• 4x GbE tramite Intel I350-AM4 più 1x GbE dal modulo Jetson
• Supporta IEEE 802.3bt PoE++ Tipo 3/Tipo 4 PSE; fino a 90W su una singola porta PoE++ con budget condiviso di 100W; retrocompatibile con 802.3at/802.3af
• 1x slot di espansione PCIe Gen3 x4 per schede Ethernet/USB/PoE/DIO
• Progettazione per ampia temperatura di esercizio adatta a implementazioni edge AI industriali

I/O di piattaforma ed espandibilità

• Ethernet: 4x GbE via Intel I350-AM4; 1x GbE via modulo Jetson
• USB: 2x porte USB 3.2 Gen1 e 1x OTG Type-C
• Video: 1x DisplayPort, supporta 3840x2160 @ 60Hz
• Seriale: 1x porta configurabile hardware RS-232/422/485; intestazione RS-232 aggiuntiva su alcune varianti
• I/O digitali: 3x DI isolate e 3x DO isolate
• Audio: 1x jack 3,5 mm per mic-in e speaker-out
• Archiviazione: 1x M.2 M 2280 key (PCIe Gen4 x1)
• PCIe: 1x slot PCIe Gen3 x4
• CAN bus: 1x CAN 2.0 disponibile sulla variante Jemii-150D-PoE

Varianti d'ordine e applicazioni target

• Jemii-150D-PoE: carrier Mini-ITX Jetson con 4x GbE PoE++, 1x GbE, PCIe, ingresso DC 9V–32V. Adatto per AMR indoor e logistica autonoma quando è richiesto CAN.
• Jemii-150A-PoE: carrier Mini-ITX Jetson con 4x GbE PoE++, supporto ATX e connettore PCIe a 6 pin; integra la gestione remota out-of-band Allxon per retail e ITS.
• Jemii-150A: carrier Mini-ITX Jetson con 5x GbE e PCIe, supporto ATX. Destinato a implementazioni che richiedono GbE aggiuntivi senza PoE.

Note

• Progettato per essere compatibile BSP con NVIDIA Jetson Orin Nano/Orin NX DevKit e compatibile tra le release JetPack per una transizione semplice dallo sviluppo al dispiegamento
• Supporta alimentazione ATX o ingresso DC a gamma estesa a seconda della variante; le porte PoE++ condividono un budget energetico totale

Specifiche tecniche

• Processore: SOM NVIDIA Jetson Orin NX o SOM NVIDIA Jetson Orin Nano (GPU NVIDIA Ampere e CPU ARM Cortex)
• Memoria sul SOM: Orin NX SOM 16GB/8GB LPDDR5 @ 3200 MHz; Orin Nano SOM 8GB/4GB LPDDR5 @ 2133 MHz
• Ethernet: 4x GbE tramite Intel I350-AM4; 1x GbE tramite modulo Jetson
• PoE: IEEE 802.3bt PoE++ Tipo 3/4 PSE; max 90W per porta PoE++, budget totale 100W; compatibile con 802.3at e 802.3af
• USB: 2x USB 3.2 Gen1; 1x OTG Type-C
• Porta video: 1x DisplayPort, supporta 3840x2160 @ 60Hz
• Seriale: 1x RS-232/422/485 configurabile hardware; intestazione RS-232 aggiuntiva sulle varianti PoE
• DIO: 3x DI isolate, 3x DO isolate
• Archiviazione: 1x M.2 M 2280 (PCIe Gen4 x1)
• PCIe: 1x slot PCIe Gen3 x4
• CAN Bus: 1x CAN 2.0 (solo per Jemii-150D-PoE)
• Ingresso di alimentazione: Jemii-150D-PoE 9V–32V DC; Jemii-150A-PoE alimentazione ATX + PCIe 6-pin; Jemii-150A alimentazione ATX
• Meccanica: Mini-ITX 170mm x 170mm; Peso circa 200 g
• Temperatura di esercizio: -25°C a 70°C; Temperatura di stoccaggio -40°C a 85°C
• Certificazioni: CE / FCC Classe A secondo EN 55032 & EN 55035
• I/O interni aggiuntivi: 2x connettori ventola, header I2C, connettore pannello frontale, jumper modalità ATX/AT, UART di debug, pin 5V e GND
