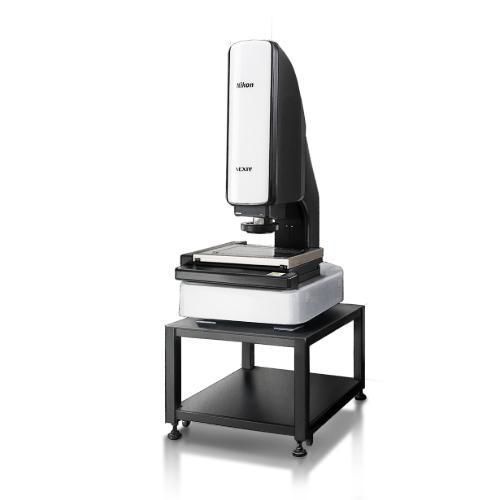

Sistema di misurazione di dimensione critica NEXIV VMZ-S

del campo di visione (FOV)di distanzadi coordinate

Panoramica del prodotto
La serie NEXIV VMZ‑S di Nikon comprende sistemi di misurazione video per controlli dimensionali e di quota in applicazioni industriali. Disponibile in tre volumetrie (VMZ‑S3020, VMZ‑S4540, VMZ‑S6555), con sei tipi di ottiche/zoom e laser di scansione TTL di serie.

Velocità e precisione

• L'AF laser TTL consente la scansione di quota ad alta velocità fino a 1.000 punti/s per l'acquisizione di profili superficiali.
• Risoluzione minima 0,01 µm e ripetibilità AF laser 2σ ≤ 0,5 µm per misure dimensionali tracciabili.
• Progettato per flussi di ispezione continui con misurazioni automatiche tolleranti le variazioni di posizionamento dei componenti.

Punti chiave

• Sei tipi ottici (Type 1, 2, 3, 4, TZ, A) per campi visivi e ingrandimenti diversi; Type 1–3 privilegiano bassa distorsione e alto NA, Type 4 e TZ coprono ingrandimenti elevati.
• Anello di illuminazione a 8 segmenti con più angoli di incidenza (LED bianchi) per migliorare la cattura dei bordi; configurazioni di illuminazione dipendenti dal tipo: episcopico, diascopico e campo scuro.
• Possibilità di rilevare strati trasparenti di circa 0,1 mm tramite AF laser TTL (non disponibile per Type A).
• Sonde di imaging e opzioni di sondaggio con errori di sondaggio ridotti per misure di dettagli fini (P_FV2D,MPE 0,3 µm; P_F2D,MPE 0,8 µm).

Funzionalità principali

• Misurazioni dimensionali ad alta precisione e velocità su diverse gamme di ingrandimento grazie alle ottiche ad alto NA.
• Strategie di illuminazione flessibili e opzioni dedicate per misurare spigoli difficili e geometrie complesse.
• Telecamera 1/3" CMOS in bianco/nero o colore e zoom ottico continuo per i flussi di lavoro di ispezione.
• Integrazione con il software di misura Nikon e SDK opzionali per automazione e gestione dati.

Specifiche (sintesi)
Modello | VMZ‑S3020 | VMZ‑S4540 | VMZ‑S6555
Corsa XYZ | 300 × 200 × 200 mm (TZ basso ingrandimento: 250 × 200 × 200 mm) | 450 × 400 × 200 mm (TZ basso ingrandimento: 400 × 400 × 200 mm) | 650 × 550 × 200 mm (TZ basso ingrandimento: 600 × 550 × 200 mm)
Risoluzione minima | 0,01 µm (tutti i modelli)
Portata massa max | 20 kg (accuratezza garantita: 5 kg) | 40 kg (accuratezza garantita: 20 kg) | 50 kg (accuratezza garantita: 30 kg)
Errore massimo ammissibile (MPE) | EUX/EUY, MPE = 1,2 + 4L/1000 µm; EUXY, MPE = 2,0 + 4L/1000 µm; EUZ, MPE = 1,2 + 5L/1000 µm
Errore di sondaggio | P_F2D,MPE = 0,8 µm; P_FV2D,MPE = 0,3 µm
Telecamera | 1/3" CMOS Bianco/Nero o Colore
Distanza di lavoro | Type 1–3: 50 mm; Type 4: 30 mm; Type TZ: (alto ingrandimento) 11 mm / (basso) 32 mm; Type A: 73,5 mm (63 mm con Laser AF)
Ripetibilità AF laser | 2σ ≤ 0,5 µm
Illuminazione | Episcopico, diascopico, anello 8 segmenti multi‑angolo (LED bianchi); configurazioni specifiche per tipo
Alimentazione / consumo | AC100–240 V, 50/60 Hz / 2–4 A
Dimensioni & massa | Vedere specifiche per modello (telaio principale e controller).

Specifiche tecniche

• Serie: NEXIV VMZ‑S (VMZ‑S3020, VMZ‑S4540, VMZ‑S6555).
• Risoluzione minima: 0,01 µm.
• AF laser TTL: scansione fino a 1.000 punti/s; ripetibilità 2σ ≤ 0,5 µm.
• Precisione sondaggio: P_FV2D,MPE 0,3 µm; P_F2D,MPE 0,8 µm.
• Illuminazione: episcopico, diascopico, anello segmentato; opzioni campo scuro per tipi selezionati.
• Telecamera: 1/3" CMOS (BN / colore).
• Alimentazione: AC100–240 V, 50/60 Hz.
• Ingombri e masse: variabili per modello; consultare le dimensioni specifiche per l'installazione.
