Micrometro LED M series

otticodi profonditàdi spessore

Panoramica
La serie DIGIMICRO è un sistema digitale di misura della lunghezza per contatto con regolo lineare fotoelettrico integrato. Consente misure di spessore, profondità e dislivello con risoluzione selezionabile e una gamma modulare di teste a stantuffo, contatori e supporti per applicazioni di laboratorio e controllo produzione.

Modelli e contatori

• MF-1001: testa a stantuffo digitale — campo di misura 0–100 mm
• MF-501: testa a stantuffo digitale — campo di misura 0–50 mm
• MH-15M: testa a stantuffo digitale — campo di misura 0–15 mm
• Contatori: MFC-200 (valore minimo leggibile 0,1 µm, impostazioni commutabili) e TC-200 (valore minimo leggibile 0,01 µm, scale configurabili)

Punti chiave

• Risoluzione di visualizzazione selezionabile fino a 0,01 µm a seconda del contatore e delle impostazioni
• Precisione specificata a 20 °C variabile in base al modello e al contatore (vedere specifiche tecniche)
• Elevata velocità di risposta fino a 500 mm/s per MF-1001/MF-501; MH-15M limitata a 100 mm/s
• Encoder lineare ad alta precisione Nikon integrato e soffietto antipolvere a protezione dell'asse della sonda

Accessori

• Punte di prova: standard, a spillo, in plastica, decentrata, piatta e a rullo (6 tipi)

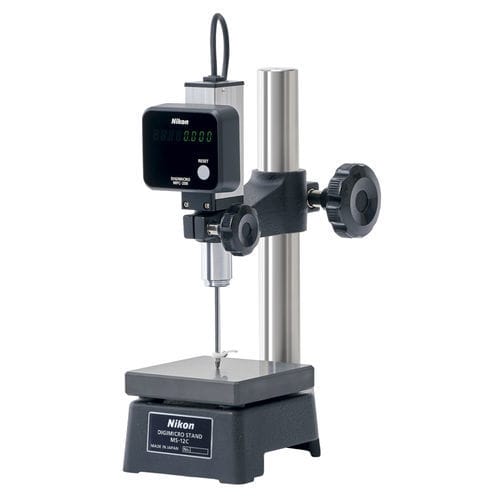

• Supporti da banco: MS-12C, MS-22S, MS-32G, MS-51C e MS-41G
• Accessori opzionali: unità di illuminazione LED, specchi di calibrazione, valigetta di trasporto, alimentazione tramite adattatore AC o batterie

Applicazioni

• Misura per contatto di spessore, profondità e dislivello nei controlli qualità in laboratorio e produzione
• Ispezione dimensionale di componenti meccanici di piccole dimensioni, componenti elettronici e processi di assemblaggio

Specifiche tecniche (sintesi)

• Campi di misura: MF-1001 0–100 mm; MF-501 0–50 mm; MH-15M 0–15 mm
• Valore minimo leggibile: MF-1001 + MFC-200 0,1 µm (commutabile a 0,5 µm o 1 µm); MF-1001 + TC-200 0,01 µm (commutabile a 0,05 µm, 0,1 µm, 1 µm o 5 µm); MF-501 simile; MH-15M + TC-200 0,01 µm
• Precisione (a 20 °C): MF-1001 ≈ 3 µm; MF-501 ≈ 1 µm; MH-15M + TC-200 ≈ 0,7 µm
• Velocità di risposta: fino a 500 mm/s (MF-1001 / MF-501); MH-15M 100 mm/s o meno
• Forza di misura (tipica): MF-1001 verso il basso 1,225–1,813 N (variabile fino a ≈0,441 N), laterale 0,637–1,225 N; MF-501 verso il basso 1,127–1,617 N (variabile fino a ≈0,294 N), laterale 0,637–1,225 N; MH-15M verso l'alto 0,245 N, verso il basso 0,637 N, laterale 0,441 N (con rilascio di sollevamento)
• Temperatura di esercizio: 0 a +40 °C
• Peso (unità principale indicativo): MF-1001 ≈ 480 g; MF-501 ≈ 310 g; MH-15M ≈ 220 g
