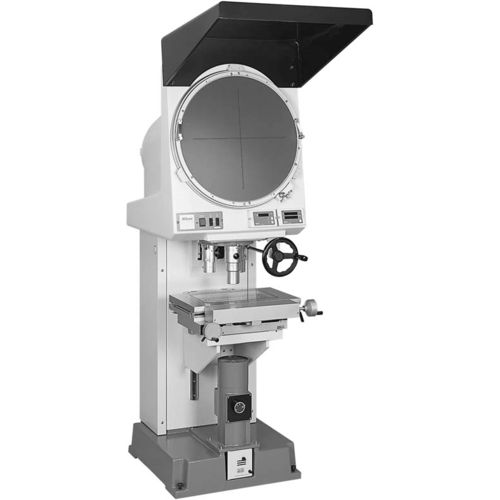

Proiettore di profili di grandi dimensioni V-20B

da terraverticalea grande schermo

Panoramica
Il Nikon V-20B è un proiettore di profili ottico da pavimento con schermo di proiezione rotante da 20" (500 mm) e obiettivi telecentrici parfocali. Visualizza l’immagine del campione per la rilevazione precisa delle coordinate X/Y ed è progettato per ispezione e misurazione di caratteristiche 2D e angolari in produzione e controllo qualità.

Caratteristiche principali

• Schermo di proiezione 20" (500 mm) con goniometro e funzione di rotazione di serie per un’immagine componente ad alto contrasto.
• Struttura montata a pavimento con ottica Nikon e tavole di misura a coordinate per misure stabili e ripetibili.
• Serie di obiettivi telecentrici parfocali (5×, 10×, 20×, 50×, 100×) che garantiscono lunghe distanze di lavoro e riducono la necessità di rifocalizzazione.
• Tavole disponibili da 10"×6" (250×150 mm) a 2"×2" (50×50 mm); le tavole più grandi includono controllo di rotazione fine. Altezza massima del campione 150 mm e peso fino a 20 kg a seconda della tavola.
• Compatibile con l’unità di elaborazione dati DP-E1 e il software E-Max per supporto misure, elaborazione dati ed esportazione USB (per retrofit può essere richiesta un’unità contatore/DP).

Dettagli prodotto
Tipo: Asse ottico verticale
Precisione di ingrandimento: ±0,1% (contorno), ±0,15% (superficie)
Alimentazione: 110 VAC, 220 VAC
Altezza max campione: 150 mm (5,9")
Sorgente luminosa: Lampada alogena 24V–150W
Attacco obiettivo: Torretta 3 obiettivi
Schermo: Diametro 500 mm, schermo goniometrico, inclinato 8°
Dimensioni (L×P×A): 570 × 1200 × 1900 mm; Peso: ca. 260 kg
Obiettivi di proiezione: 5×, 10×, 20×, 50×, 100×
Tavole disponibili: 10×6, 8×6, 6×4, 4×4, 2×2
Immagine: Invertita e capovolta

Applicazioni

• Ispezione, misurazione e verifica di funzioni 2D e angolari per processi di produzione e assicurazione qualità.
• Misura di componenti grandi o pesanti che richiedono elevati spostamenti XY e maggiore distanza libera campione.

Caratteristiche / specifiche tecniche

• Diametro schermo: 500 mm (20")
• Precisione di ingrandimento: ±0,1% (contorno), ±0,15% (superficie)
• Altezza max campione: 150 mm
• Peso max campione: 20 kg (a seconda della tavola)
• Obiettivi disponibili: 5×, 10×, 20×, 50×, 100×
• Tavole: 10×6, 8×6, 6×4, 4×4, 2×2 (pollici)
• Sorgente luminosa: Alogena 24V–150W
• Alimentazione: 110 VAC / 220 VAC
• Dimensioni: 570 × 1200 × 1900 mm; Peso: ca. 260 kg
• Orientamento immagine: Invertita e capovolta
• Elaborazione dati: Unità DP-E1 e software E-Max (esportazione USB)
