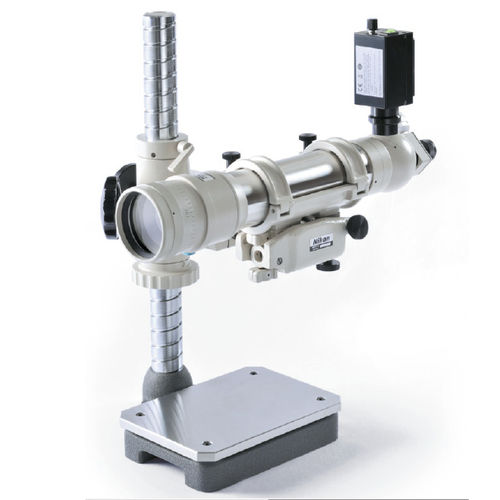

Auto-collimatore visivo 6 series

ad alta velocità

Descrizione
Gli autocollimatori 6B-LED e 6D-LED sono strumenti ottici manuali ad alta precisione per misure angolari senza contatto e verifica dell’allineamento. Il modello 6B-LED produce un’immagine in campo chiaro dietro il reticolo; il 6D-LED fornisce un’immagine in campo scuro per un contrasto maggiore e minore abbagliamento del campione. Entrambi i modelli consentono controlli rapidi e ripetibili di rettilineità, planarità, piccole deviazioni angolari e precisione di rotazione.

Applicazioni

• Verifica dell’allineamento lineare e della rettilineità
• Rilevamento e quantificazione di piccole deviazioni angolari e eccentricità
• Misura di curvature convesse e concave e calcolo del raggio di curvatura
• Valutazione della planarità dei componenti e confronto con piani di riferimento
• Misura delle altezze delle caratteristiche e precisione di rotazione di tavole rotanti e teste divisori
• Controlli comparativi e misura della deflessione su parti con movimenti molto piccoli

Punti salienti

• Due modelli: 6B-LED (campo chiaro) e 6D-LED (campo scuro) a seconda del contrasto e dei riflessi del campione
• Contrasto campo chiaro/campo scuro per misure simultanee su due assi e allineamento rapido
• Anello di regolazione ampio per correggere la curvatura dell’immagine e quantificare il raggio di curvatura
• Unità di illuminazione LED retrofit disponibile per migliore controllo dell’illuminazione
• Operazioni rapide e ripetibili con alta risoluzione angolare per ispezioni industriali

Accessori

• Specchi target di calibrazione (specchi piani e di riferimento)
• Unità illuminazione LED retrofit
• Valigetta di trasporto e coperture protettive

Specifiche tecniche

• Ingrandimento telescopico: 38×
• Obiettivo: F = 700 mm; apertura efficace: 70 mm
• Campo di misura: 30 minuti d’arco (assi verticale e orizzontale)
• Lettura minima: 0,5 secondi d’arco
• Sistema di lettura: regolazione visiva nel campo e lettura al micrometro
• Precisione di misura: 0,5 s d’arco in ±5 minuti d’arco; 1 s d’arco in ±30 minuti d’arco
• Campo visivo: 6B-LED = campo chiaro; 6D-LED = campo scuro
• Sorgente luminosa: LED
• Alimentazione: 12V 5A (adattatore AC richiesto) o 2 × batterie AA
• Dimensioni (corpo principale): diametro esterno supporto tubo obiettivo 68 mm; lunghezza totale ≈ 490 mm
• Peso (con supporto): ≈ 32 kg
