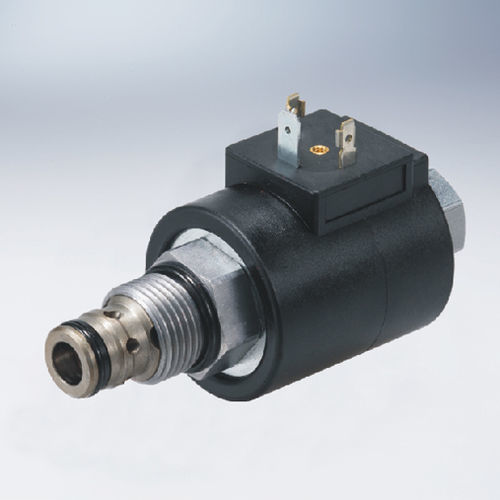

Valvola a cartuccia HY-TS10-26

elettricaidraulicaa comando assistito

Valvola di sicurezza idraulica a vite, a cartuccia, pilotata e a cursore, che può essere regolata in modo continuo in un intervallo prestabilito utilizzando un ingresso elettrico variabile. La pressione regolata è proporzionale alla corrente elettrica in ingresso. Questa valvola è destinata all'uso come dispositivo di limitazione della pressione in applicazioni complesse. Funzionamento: La TS10-26 blocca il flusso da ① a ② finché non è presente una pressione sufficiente a ① per aprire la sezione pilota compensando la forza elettrica indotta dal solenoide. Senza corrente applicata al solenoide, la valvola si apre a circa 6,9 bar (100 psi). Il comando manuale opzionale consente di impostare la valvola in caso di interruzione dell'alimentazione elettrica. L'impostazione manuale si aggiunge a quella elettrica. Per evitare che il sistema venga sovrapressurizzato, il comando manuale deve essere sempre disinserito prima di applicare l'alimentazione alla bobina.
