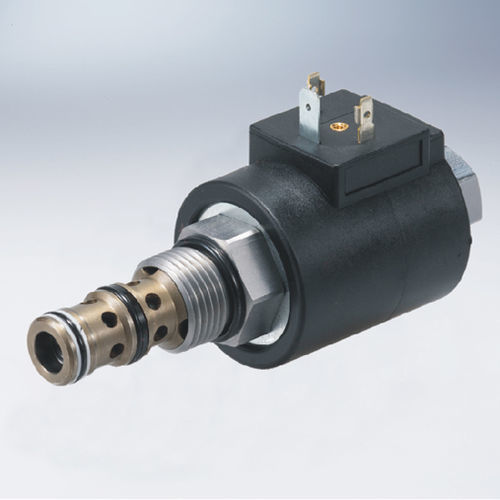

Valvola a cartuccia HY-TS10-36

idraulicaa comando assistitodi controllo

Valvola idraulica di riduzione/rilascio a vite, a cartuccia, pilotata, che può essere regolata in modo continuo in un intervallo prestabilito utilizzando un ingresso elettrico variabile. La pressione in uscita è proporzionale all'ingresso di corrente continua. Questa valvola è destinata all'uso come limitatore di pressione in applicazioni complesse. Funzionamento: Con la corrente applicata alla bobina della valvola, la TS10-36 blocca il flusso da ① a ② finché non è presente una pressione sufficiente a ① per aprire la sezione pilota compensando la forza del solenoide indotta elettricamente. Aumentando la corrente elettrica aumenterà la pressione di controllo (ridotta) a ①. Senza corrente applicata al solenoide, la valvola scaricherà la pressione a ② a circa 6,9 bar (100 psi), relativamente alla pressione a ①. Il TS10-36 è dotato di una funzione opzionale di esclusione manuale. Questa funzione consente di impostare la valvola in caso di interruzione dell'alimentazione elettrica. L'impostazione manuale si aggiunge a quella elettrica, pertanto quando si utilizza la funzione di override manuale per stabilire un'impostazione minima, è necessario prestare attenzione per evitare che il sistema diventi sovrapressurizzato.
