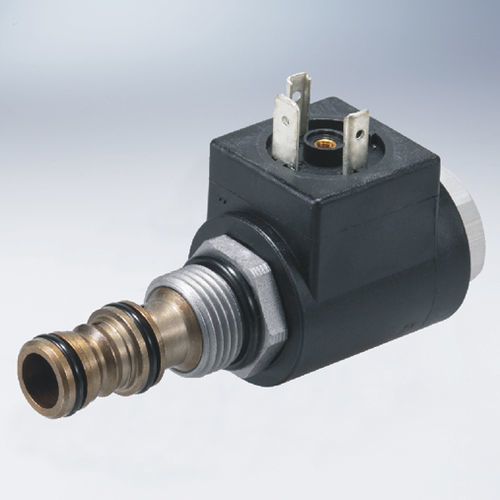

Valvola a cartuccia HY-EHPR08-33

elettricaidraulicadi controllo

Valvola di riduzione/rilascio della pressione idraulica a vite, a cartuccia, ad azione diretta e a cursore, che può essere regolata in modo continuo in un intervallo prestabilito utilizzando un ingresso elettrico variabile. L'uscita di pressione è collegata all'ingresso di corrente continua. Questa valvola è destinata all'uso come dispositivo di limitazione della pressione in applicazioni complesse. Funzionamento: L'HY-EHPR08-33 fa fluire liberamente ① a ③ quando alla bobina non è applicata alcuna corrente. Quando la bobina è alimentata, ② è collegato a ①. Aumentando la corrente alla bobina, aumenta la pressione di controllo (ridotta) proporzionale. Se la pressione a ① supera l'impostazione indotta dalla bobina, la pressione da ① viene scaricata a ③. Nota: la contropressione su ③ diventa additiva alla pressione impostata con un rapporto di 1:1.
