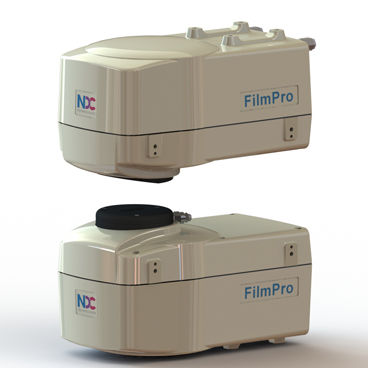

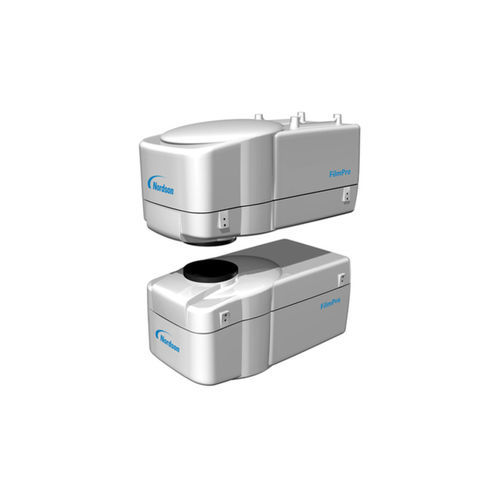

Apparecchio di misura di spessore FilmPro™

di densitàdi peso superficialesenza contatto

Panoramica
Il misuratore FilmPro misura spessore e grammatura tramite trasmissione a infrarossi per pellicole, fogli e prodotti rivestiti. FilmPro è progettato per fornire misurazioni di controllo di processo ripetibili e ad alta risoluzione in ambienti di produzione variabili, utilizzando un sistema ottico infrarosso brevettato e componenti di precisione.

Caratteristiche & Vantaggi

• Misurazione a trasmissione infrarossa con radiazione non ionizzante (non nucleare).
• Progetto ottico ottimizzato per la misurazione precisa di spessore e grammatura.
• Modulo FSO modulare opzionale (Fringe Suppression Optics) per ridurre le interferenze ottiche su pellicole sottili e trasparenti.
• Campo di misura da pellicole molto sottili a fogli spessi e rivestimenti su substrati in film.
• Discriminazione multistrato fino a 6 componenti (separazione simultanea degli strati).
• Procedure di calibrazione e manutenzione adatte alle linee industriali.

Applicazioni

• Produzione di film cast
• Misura di lastre estruse
• Pellicole orientate biassialmente (BOPP/BOPA)
• Linee di film soffiato
• Strutture multistrato e strati barriera
• Rivestimenti organici e a base d'acqua su substrato film
• Pellicole voided/perlescenti, microporose, separatori per batterie e pellicole traspiranti

Tecnologia non nucleare
FilmPro utilizza la trasmissione a infrarossi anziché sorgenti radioattive. Ciò elimina la necessità di licenze radiologiche, schermature speciali o cancelli di sicurezza interbloccati e semplifica installazione, manutenzione e conformità normativa.

Motore ottico migliorato (FSO)
Pellicole sottili e trasparenti possono generare luce riflessa e interferenze ottiche che influenzano la precisione della trasmissione. Il modulo FSO opzionale e il motore ottico perfezionato riducono la sensibilità alle interferenze ottiche, alle variazioni di spessore e al run‑out dello scanner, migliorando la stabilità della misura per applicazioni sottili e impegnative.

Versatilità
FilmPro misura prodotti trasparenti, pigmentati, voided/perlescenti e tinti, incluse verniciature a strisce. Fornisce la misura dello spessore reale per pellicole microporose, traspiranti o voided e può ricavare la densità combinando grammatura e spessore. Supporta misure simultanee di strati barriera (es. Nylon, EVOH, PVDC) con strati poliolefinici.

Configurazione del sistema
FilmPro si integra con telai di scansione Nordson e scanner compatibili tipici come AccuTrak O‑Frame, MiniTrak O‑Frame, MiniTrak S‑Frame e SlimTrak II per adattarsi a diversi larghezze di web e ambienti di processo.

Caratteristiche / Specifiche tecniche

• Prodotto: misuratore FilmPro a trasmissione infrarossa per spessore e grammatura
• Principio di misura: trasmissione a infrarossi (non ionizzante)
• Parametri misurati: spessore e grammatura; possibile derivazione della densità
• Gamma materiali: pellicole sottili a fogli spessi; trasparenti, pigmentati, voided/perlescenti, microporosi, traspiranti e film barriera
• Discriminazione multistrato: fino a 6 componenti
• Opzione: FSO (Fringe Suppression Optics) per pellicole sottili/trasparenti
• Compensazione ambientale: progettato per gestire fluttuazioni di illuminazione, variazioni di temperatura/umidità, deriva barometrica, flutter del web e run‑out dello scanner
• Calibrazione: procedure industriali di calibrazione semplici
• Scanner compatibili tipici: AccuTrak O‑Frame, MiniTrak O‑Frame, MiniTrak S‑Frame, SlimTrak II
• Applicazioni: film cast, lastre estruse, film biassialmente orientati, film soffiato, strati barriera, rivestimenti, separatori di batterie
