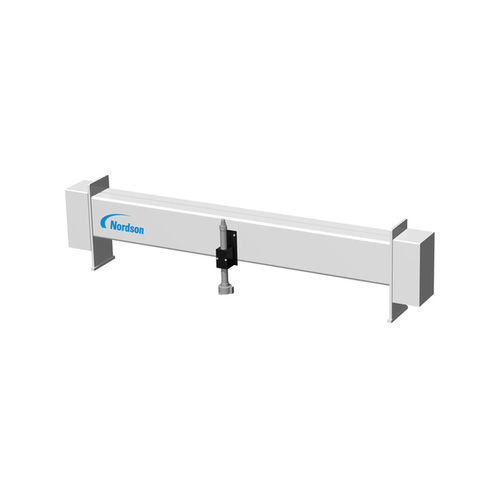

Scanner 1 asse MiniTrak S-Frame

di misuradi filmdi fogli

Panoramica
Il MiniTrak™ S-Frame è un telaio di scansione monofacciale progettato per integrarsi con le famiglie di sensori intelligenti Nordson per la misurazione in linea di materiali in Web. Supporta sia la retrodiffusione che i sensori a riflessione ed è adatto a misuratori che misurano un solo lato del substrato in movimento, ad esempio vicino infrarosso (NIR), raggi X, retrodiffusione gamma e spessore ottico. Il carrello della testa è dotato di un sistema di sigillatura con spazzola per escludere particelle e la parte inferiore del telaio è chiusa per evitare che contaminanti cadano sul substrato. Supporta fino a due sensori di retrodiffusione di scansione ed è disponibile per larghezze substrato da 980 mm a 6230 mm.

Sensori supportati

• Series 9 – Misuratore umidità e peso di rivestimento
• OptiMike – Misuratore di spessore ottico
• GBS – Misuratore di spessore gamma
• Sensori vicino infrarosso (NIR)
• Sensori a raggi X
• Sensori a retrodiffusione gamma

Applicazioni e compatibilità

• Misurazione in linea su un lato per controllo spessore, peso di rivestimento, umidità e densità
• Integrazione con sistemi di misura Nordson e dispositivi della famiglia Series 9
• Adatto per film, fogli, substrati rivestiti e altri processi continui su Web

Caratteristiche principali

• Telaio di scansione monofacciale robusto con parte inferiore chiusa
• Sistema di sigillatura con spazzola attorno al carrello della testa per esclusione di particelle
• Supporta famiglie di sensori a retrodiffusione e a riflessione
• Fino a due sensori di retrodiffusione di scansione supportati
• Configurabile per larghezze substrato da 980 mm a 6230 mm

Caractéristiques / specifiche tecniche

• Modello: MiniTrak™ S-Frame
• Tipo: Telaio di scansione monofacciale per misurazioni Web
• Compatibilità sensori: NIR, spessore ottico, raggi X, retrodiffusione gamma; famiglia Series 9
• Numero massimo sensori di retrodiffusione di scansione: fino a 2
• Protezione: sigillatura con spazzola attorno al carrello della testa; parte inferiore del telaio chiusa
• Larghezze substrato supportate: 980 mm – 6230 mm (38,6 in – 245 in)
