Scanner 2D AccuTrak O-Frame

di filmlasera raggi X

Panoramica

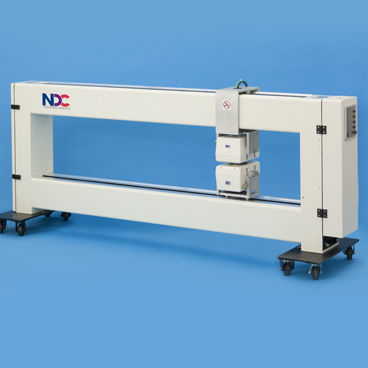

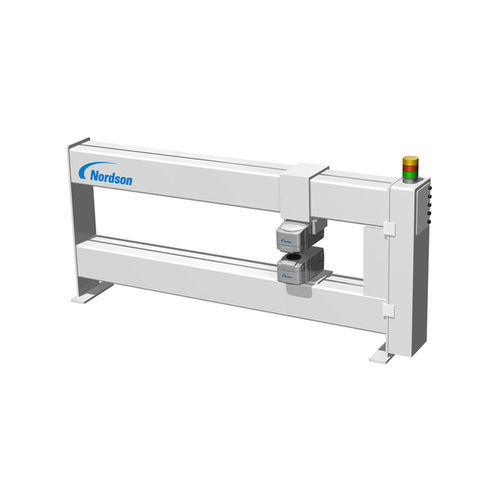

AccuTrak O-Frame è uno scanner O-Frame a traccia larga per la misura su web (sensori a infrarossi, nucleari, a raggi X e altri). Supporta fino a 3 sensori Nordson e garantisce acquisizione rapida del profilo con velocità di scansione fino a 500 mm/sec. L'angolo della testa si adatta a linee di passaggio tra ±45° senza inclinare lo scanner. Il design a trave scatolare e il sistema di cuscinetti del carrello testa assicurano misurazioni MD e CD precise e ripetibili nel tempo. Disponibile per larghezze substrato da 600 mm a 10000 mm.

Sensori supportati

• FilmPro — misuratore di spessore a infrarossi
• Series 9 — misuratore di umidità e peso di rivestimento
• GBS — misuratore di spessore gamma
• Photon — misuratore del peso del rivestimento / elettrodo

Caratteristiche principali

• Architettura O-Frame a traccia larga per misure stabili e ripetibili
• Supporta fino a 3 sensori per acquisizione multi-punto o multi-tecnologia
• Velocità massima di scansione: fino a 500 mm/sec (20 in/sec)
• Angolo della testa: ±45° per linee di passaggio senza inclinare lo scanner
• Design robusto a trave scatolare con sistema di cuscinetti del carrello avanzato

Applicazioni

• Acquisizione profili in linea per estrusione, laminazione e conversione
• Monitoraggio di spessore e peso del rivestimento per film, fogli e webs rivestiti
• Controllo qualità continuo in linea di produzione

Specifiche tecniche

• Gamma larghezza substrato: 600 mm – 10000 mm (24 – 394 in)
• Velocità di scansione: fino a 500 mm/sec (20 in/sec)
• Tipologie di sensori supportate: IR, nucleari (gamma), raggi X, elettrodo/peso di rivestimento e altri sensori per web
• Numero massimo sensori simultanei: fino a 3 (portfolio Nordson)
• Costruzione: design O-Frame con trave scatolare
• Ripetibilità di misura: sistema cuscinetti carrello testa per misurazioni MD e CD precise
