Scanner 1 asse MiniTrak O-Frame

di misuradi filmlaser

Panoramica

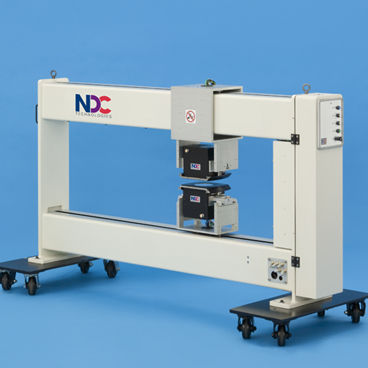

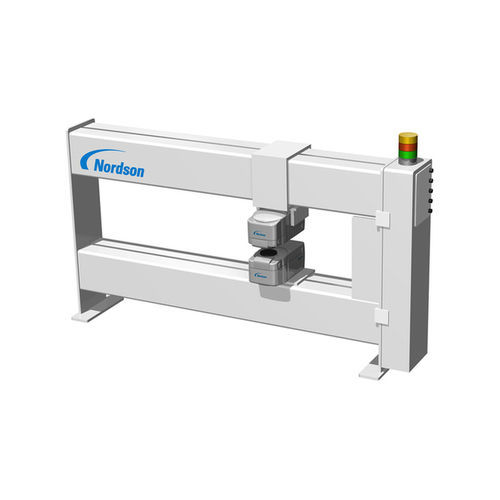

Lo scanner MiniTrak O-Frame per misurazioni in linea offre prestazioni di misura rapide, precise e affidabili, integrate in un'architettura di misurazione web intelligente e distribuita. La struttura compatta a sezione scatolare da 8 pollici supporta sensori che misurano attraverso il prodotto (NIR, raggi X, beta) e può ospitare fino a due sensori di qualità per misure combinate o ridondanti.

Caratteristiche principali

• Design compatto a telaio O con sezione scatolare da 8 pollici per installazione in aree di processo ristrette.
• Supporta fino a due sensori di qualità per misurazioni combinate o ridondanza.
• Compatibile con tecnologie di misura through‑product: near‑infrared (NIR), raggi X e beta.
• Progettato per integrazione in sistemi di misurazione e controllo web distribuiti e intelligenti.
• Disponibile per un'ampia gamma di larghezze substrate per adattarsi alle diverse linee produttive.

Sensori supportati / abbinamenti tipici

• FilmPro — Misuratore di spessore a infrarossi (NIR)
• Series 9 — Misuratore di umidità e peso del rivestimento
• GBS — Misuratore di spessore gamma
• Photon — Misuratore peso rivestimento elettrodo

Applicazioni
Misurazioni inline per processi di coating, film, converting e altri processi web continui in cui sono richieste misure attraverso il prodotto (spessore, peso del rivestimento, umidità, proprietà del substrato) per il controllo del processo e il controllo qualità.

Specifiche tecniche

• Famiglia modello: MiniTrak O-Frame
• Produttore: Nordson
• Struttura telaio: sezione scatolare da 8 pollici (compatta, elevata rigidità)
• Capacità sensori: Fino a 2 sensori di qualità
• Tipi di sensori compatibili: NIR, raggi X, beta (misura attraverso il prodotto)
• Larghezze supportate: 575 mm a 4325 mm (22,6 in a 170 in)
• Impieghi tipici: Misura spessore coating, peso rivestimento, umidità, ispezione substrato in processi web continui
